HEIDENHAIN iTNC 530
299
8.6 SL-
цик
л
ы

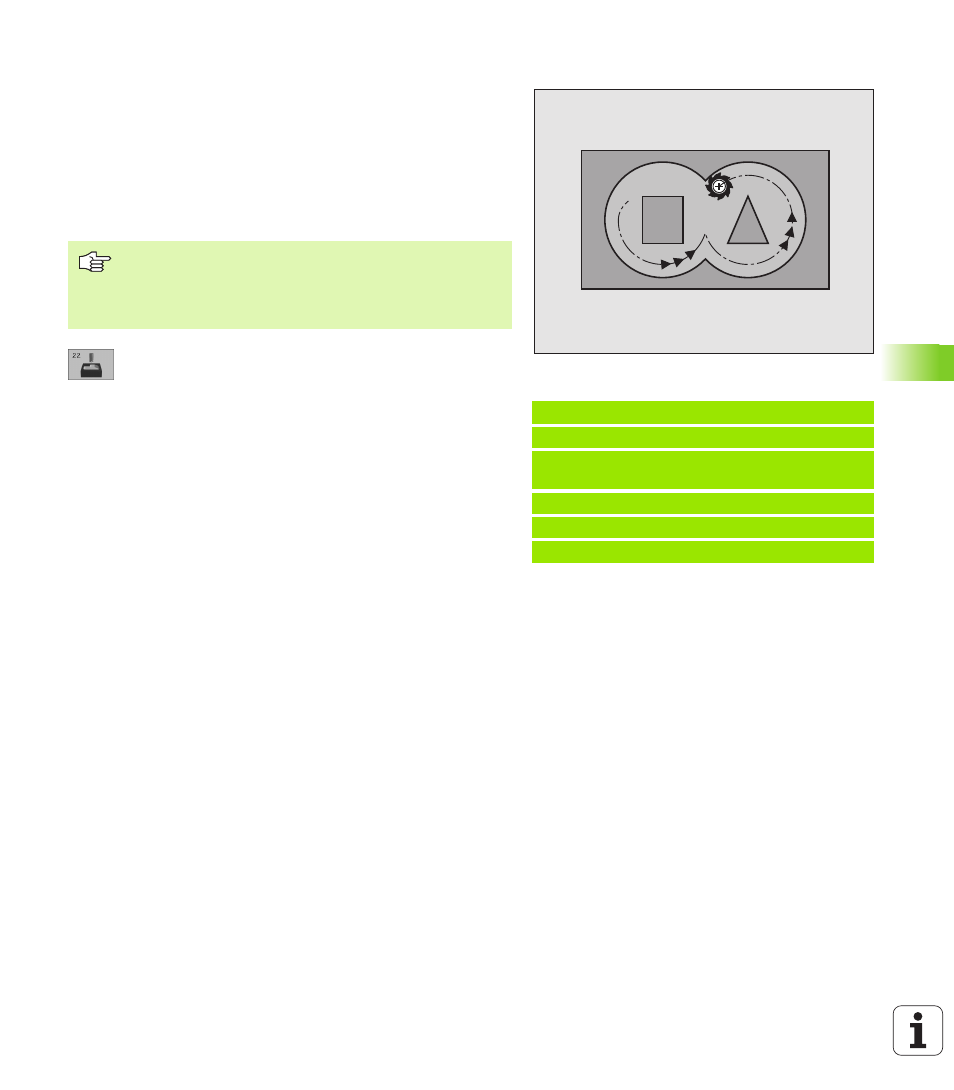

ПРОТЯГИВАНИЕ (цикл 22)
1 УЧПУ позиционирует инструмент над пунктом врезания; при
этом учитывается припуск на чистовую обработку со стороны
2 На первой глубине подвода инструмент фрезерует контур из
внутри к наружии с рабочей подачей Q12
3 При этом контуры остравов (здесь: C/D) фрезеруются с
приближением к контуру кармана (здесь: A/B)
4 Затем УЧПУ проходит контур кармана до конца и отводит
инструмент обратно на безопасную высоту
8
Глубина подвода Q10 (инкрементно): Размер, на
который каждый раз инструмент подводится.
8
Подача подвода на глубину Q11: Подача на
глубину в мм/мин)
8
Подача очистки Q12: Подача фрезерования вмм/
мин)
8
Номер инструмента протягивания Q18: Номер
инструмента, с помощью которого УЧПУ
выполнило предпротягивание. Если не
осуществлялось предпротягивание введите “0”;
если введите здесь какой-то номер, УЧПУ
предпротягивает только ту часть, которая не
могла обрабатываться с помощью
предпротяжного инструмента.
Если не возможно подвести инструмент к участку
дополнительного прошивания со стороны, то
УЧПУ врезает маятниковым движением; для этого
Вы должны определить в таблицы инструментов
TOOL.T, смотри “Данные инструмента”, странице
99 длину лезвия LCUTS и максимальный угол
погружения ANGLE инструмента. В другом случае
УЧПУ выдаёт сообщение об ошибках
8
Подача маятчиковым движением Q19: Подача
фрезерования вмм/мин)
Пример: ЧУ-предложения
59 CYCL DEF 22.0 ПРОТЯГИВАНИЕ
Q10=+5 ;ГЛУБИНА ВРЕЗАНИЯ
Q11=100 ;ПОДАЧА ВРЕЗАНИЯ НА
ГЛУБИНУ
Q12=350 ;ПОДАЧА ПРОТЯГИВАНИЯ
Q18=1 ;ИНСТРУМЕНТ ПРЕДПРОШИВАНИЯ
Q19=150 ;ПОДАЧА КАЧАНИЯ
C
D
A
B
Обратите внимание перед программированием
При необходимости используйте фрезу с режущим по
середине торцовым зубом (ДИН 844) или предсверлите
с помощью цикла 21.
