HEIDENHAIN iTNC 530
295
8.6 SL-
цик
л
ы
УЧПУ расчитывает точки пересечения S1 и S2, их не надо больше
программировать.
Карманы программируются как полные круги.
Подпрограмма 1: Карман А
Подпрограмма 2: Карман B

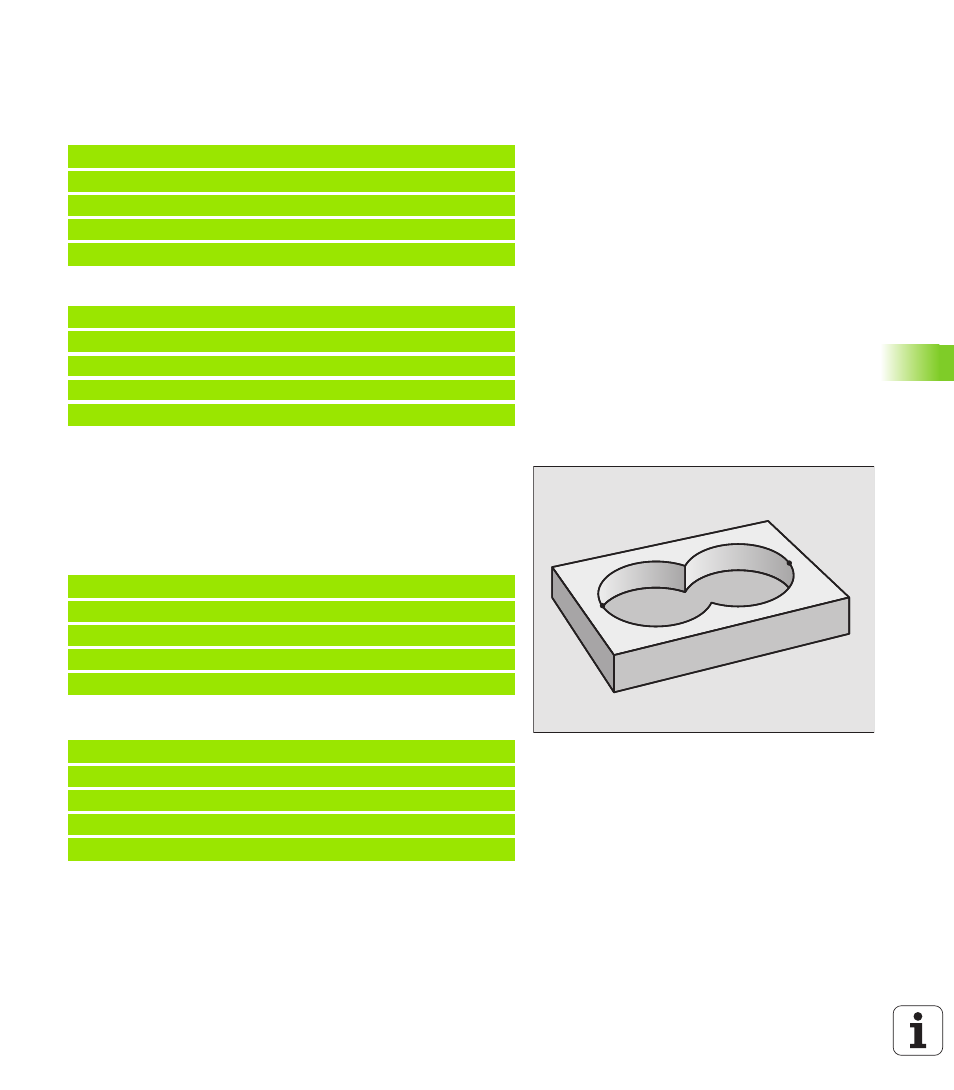

“Суммарная ”-площадь
Обе делительные поверхности A и B, включая совместную
поверхность наложения должны обрабатываться:
Поверхности A и B должны быть карманами.
Первый карман (в цикле 14) должен начинаться вне второго.
Поверхность A:
Поверхность B:
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
56 LBL 2
57 L X+90 Y+50 RR
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
A
B
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
56 LBL 2
57 L X+90 Y+50 RR
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
