HEIDENHAIN iTNC 530

37

4.1

Основы

Базовая система на фрезерных станках

При обработке, загатовки на фрезерном станке относятся

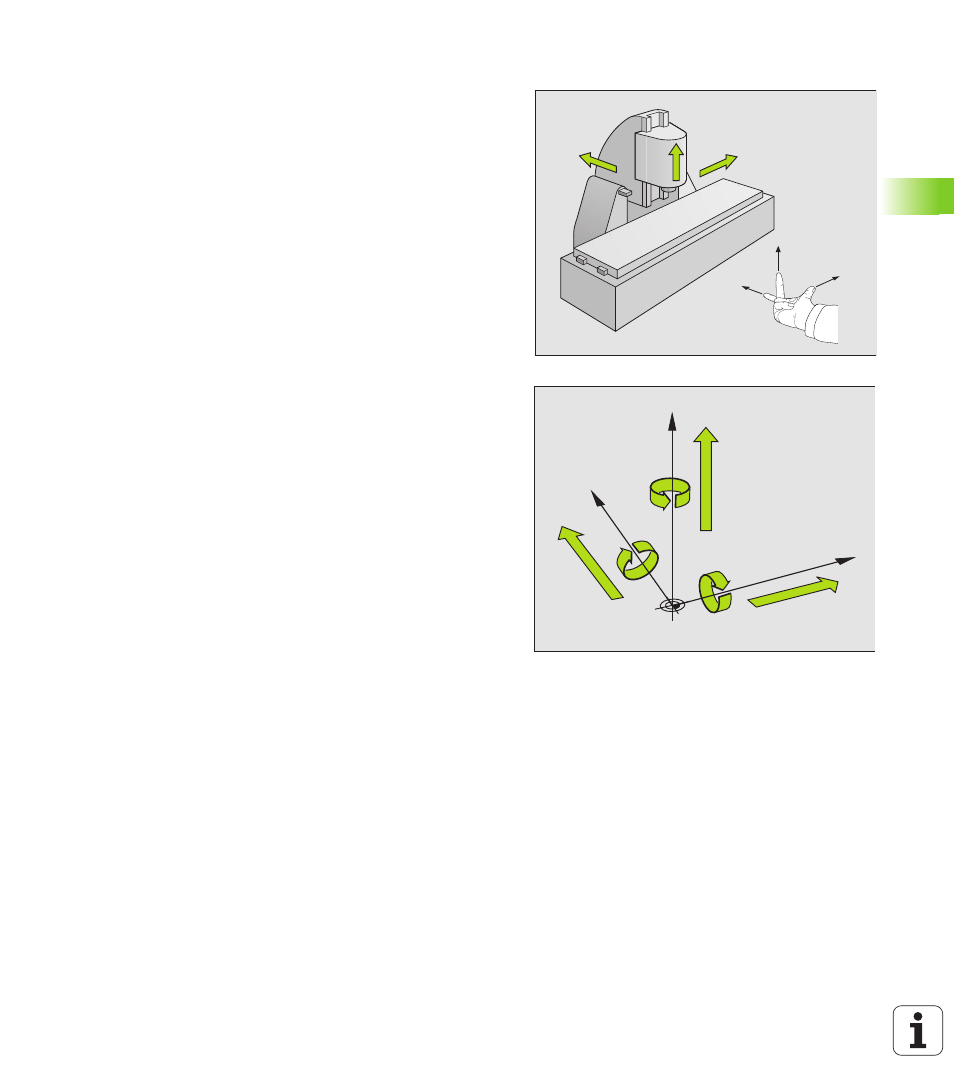

принципяльно к прямоугольной системе координат. Рисунок

справа показывает, как распределяется прямоугольная система

координат в соотношении к направляющим. Принцип трех

пальцев правой руки служит как помощь: Если средний палец

показует в направлении оси инструмента от загатовки к

инструменту, то он показует в направлении Z+, большой палец в

направлении X+ и указательный палец в направлении Y+.

iTNC 530 может управлять вообщем максимально 9 осями. Кроме

главных осей X, Y и Z существуют лежащие параллельно

вспомогательные оси U, V и W. Поворотные оси обозначается с

помощью A, B и C. Рисунок справа указует распределение

вспомогательных осей и поворотных осей в соотношении к

главным осьям.

+X

+Y

+Z

+X

+Z

+Y

W+

C+

B+

V+

A+

U+

Y

X

Z
