32
3 Позиционирование с ручным вводом
3.1
Программиров
ание
и
выпо
лнение
про
стых
видов
обрабо
тки
3.1 Программирование и
выполнение простых видов
обработки
Для простых видов обработки или предпозиционирования
инструмента предназначен режим работы Позиционирование с
ручным вводом. Здесь Вы можете ввести короткую программу в
формате открытого текста фирмы HEIDENHAIN или согласно
ДИН/ИСО и затем её отработать. Вы можете также вызывать
циклы ЧПУ. Программа сохраняется в памяти в файле $MDI. При
позиционировании с ручным вводом можете активировать
дополнительную индикацию состояния.
Применение позиционирования с ручным
вводом
Выбрать режим работы Позиционирование с
ручным вводом. Файл $MDI довольно
программировать
Запустить пробег программы: Внешняя клавиша
СТАРТ

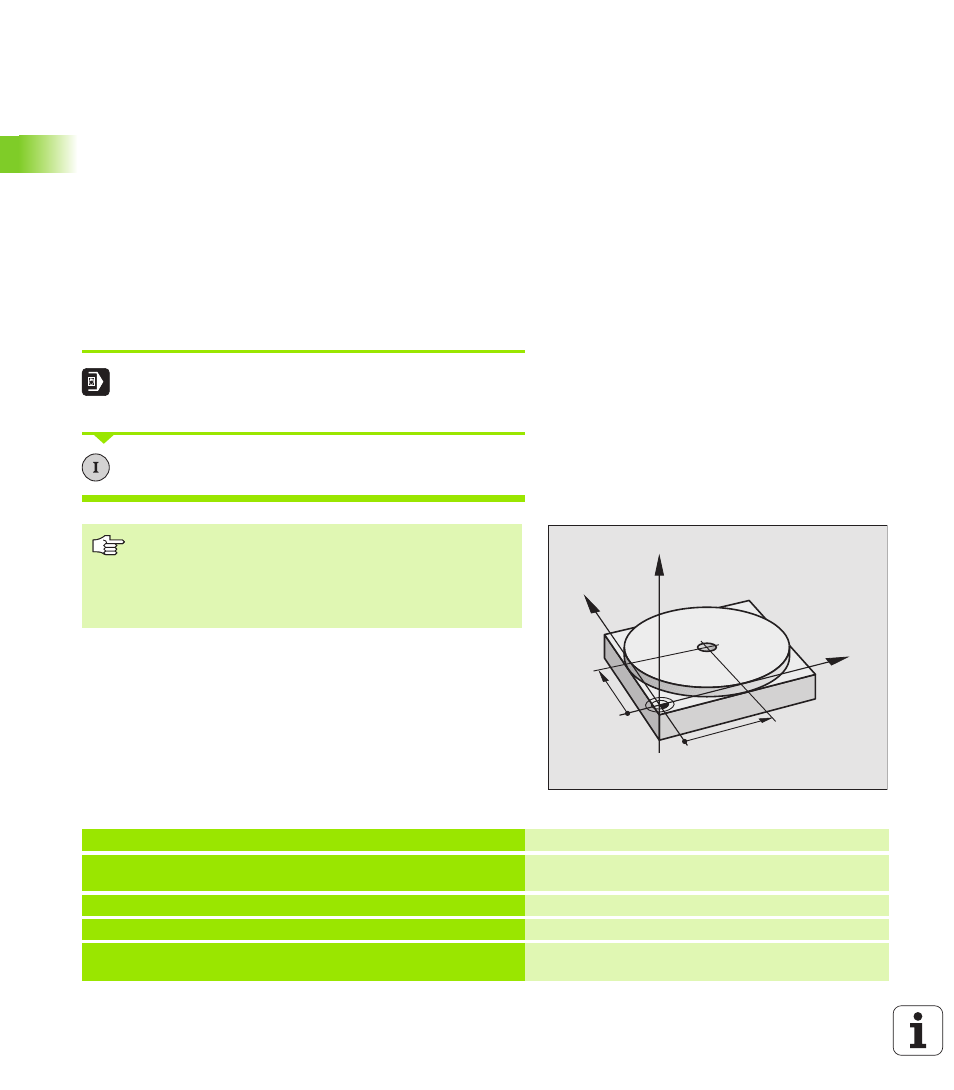

Пример 1
Надо выполнить отверстие глубиной 20 мм на отдельной
загатовке. После закрепления загатовки, центрировании и
установлении опорной точки можете с помощью нескольких строк
составить программу и её выполнить.
Сначала предпозиционируем инструмент с помощью L-
предложений (прямые) над загатовкой и позиционируем на
безопасное расстояние в 5 мм над отверстием. Затем
выполняется отверстие с помощью цикла 1 ГЛУБОКОЕ
СВЕРЛЕНИЕ.
Ограничение
Свободное программирование контура СК, графики
программирования и графика прогона программы не
стоят в распоряжении. Файл $MDI не должен
содержать вызова программы (PGM CALL).
Y
X
Z
50
50
0 BEGIN PGM $MDI MM
1 TOOL DEF 1 L+0 R+5
Определить инструмент: Нулевой инструмент,
радиус 5
2 TOOL CALL 1 Z S2000
Вызов инструмента: Ось инструмента Z,
Частота вращения шпинделя 2000 об/мин
3 L Z+200 R0 F MAX
Свободный ход инструмента (F MAX = ускоренный
ход)
