2.5 Наклонить поверхность
обработки
Применение, способ работы
ЧПУ поддерживает наклонение плоскостей обработки на станках
с качающейся головкой а также с поворотными столами.
Типичные применения это нпр. наклонные скважины или
лежащие наклонно в пространстве контуры. Плоскость обработки
наклоняется при этом всегда вокруг активной нулевой точки. Как
всегда, обработка программируется на главной плоскости (нпр. X/
Y-плоскость), однако выполняется на той плоскости, котороя
наклоняется к главной плоскости.
Для наклона плоскости обработки находятся две функции в
распоряжении:
Мануальный наклон с помощью программируемой клавиши 3D
ROT в режимах работы Ручное управление и Эл. маховичок,
смотри “Активировать ручное наклонение”, странице 29
Управляемый наклон, цикл 19 ПЛОСКОСТЬ ОБРАБОТКИ в
программе обработки (смотри “ПЛОСКОСТЬ ОБРАБОТКИ (цикл

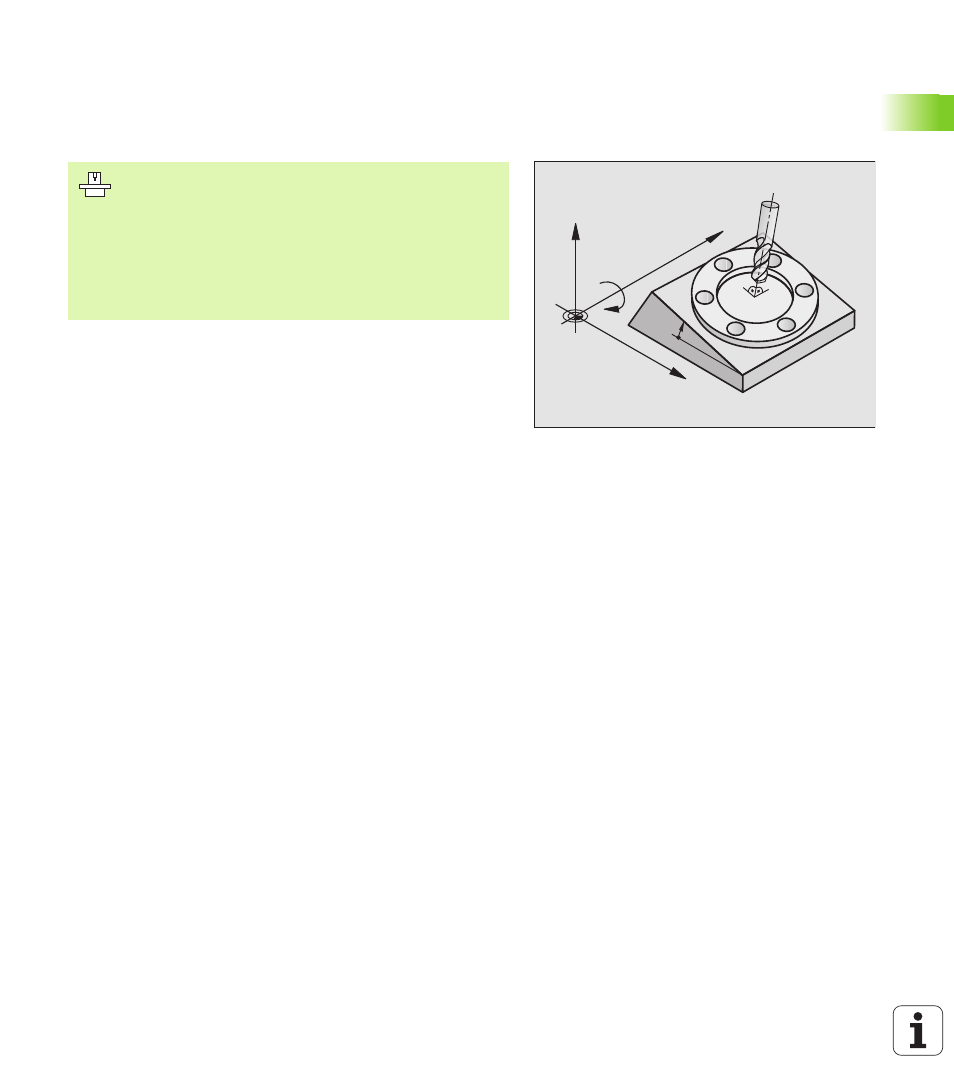

Функции ЧПУ для “Наклона плоскости обработки ” это функции
преобразования координат. При этом плоскость обработки
находится всегда вертикально к направлении оси инструмента.
Принципиально ЧПУ различает при наклоне плоскости обработки
два типа станков:
Станок с поворотным столом
Вы должны привести загатовку путём соответственного
позиционироваиня поворотного стола нпр. с помощью L-
предложения, в желаемое положение обработки
Положение преобразованной оси инструмента относительно
постоянной системы координат станка не изменяется. Если
Вы поворочиваете стол– то есть загатовку –нпр. на 90°, то
система координат не поворочивается вместе с ним. Если в
режиме работы Ручное управление нажмите клавишу
направления оси Z+, то инструмент перемещается в
направлении Z+
ЧПУ учитывает для расчёта преобразованной системы
координат только механически обусловленные смещения
данного поворотного стола –так называемые
“трансляционные ”участки
Функции для наклона поверхности обработки
приспособливаются производителем к УЧПУ и к
станку. В случае определённых поворотных головок
(поворотных столов) производитель станка
определяет, как интерпретируются УЧПУ
программированные углы: как координаты осей
вращения или угловые компоненты наклонённой
поверхности. Обратите внимание на информацию в
инструкции обслуживания станка.
X
Z
Y
B
10°
