HEIDENHAIN iTNC 530
301
8.6 SL-
цик
л
ы
ЧИСТОВАЯ ОБРАБОТКА СО СТОРОНЫ
(цикл 24)

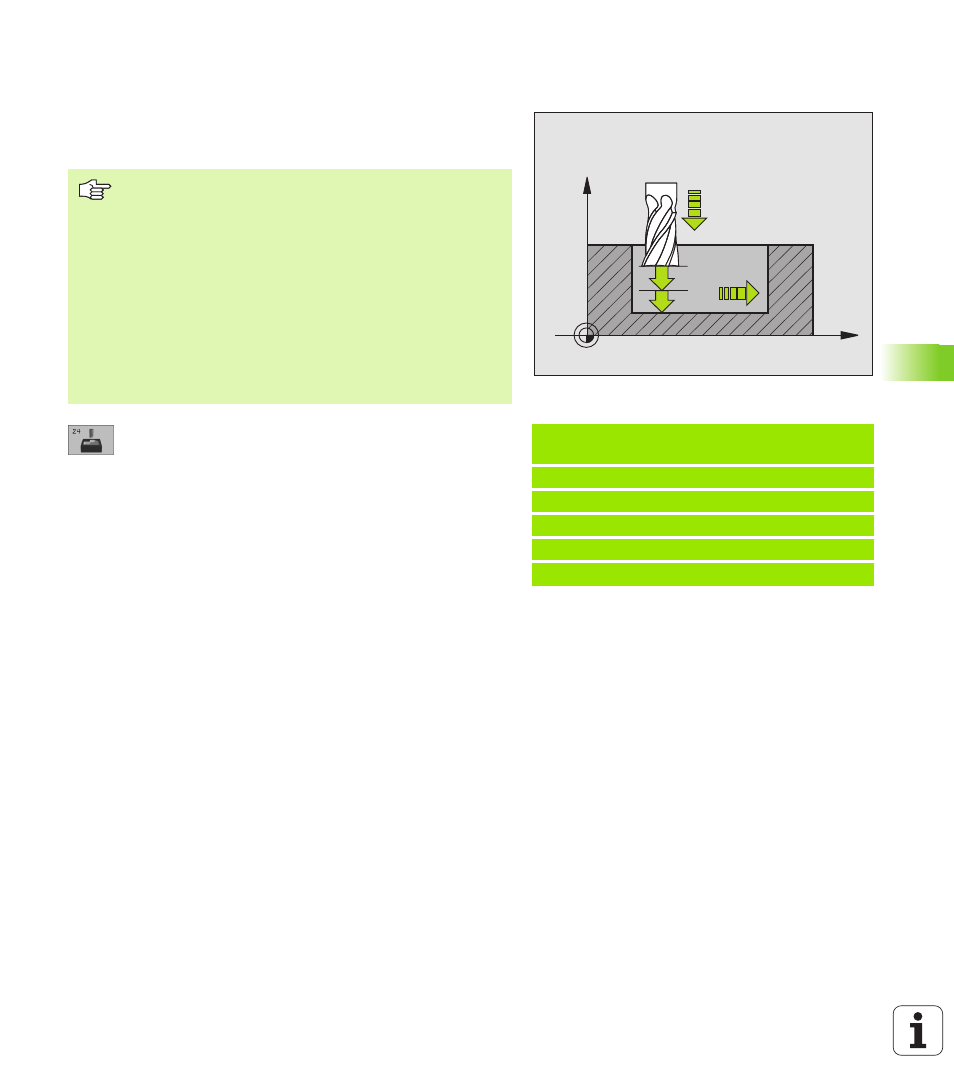

УЧПУ перемещает инструмент по круговой траектории
тангенциально к подконтурам. Каждый подконтур очищается
отдельно.
8
Направление вращения? По часовой
стрелке = –1 Q9:
Направление обработки:
+1:Направление обработки по часовой стрелке:
–1:Вращение по часовой стрелке
8
Глубина подвода Q10 (инкрементно): Размер, на
который каждый раз инструмент подводится.
8
Подача подвода на глубину Q11: Подача
погружения
8
Подача очистки Q12: Подача фрезерования
8
Припуск на чистовую обработку со стороны
Q14 (инкрементно): Припуск для многократной
чистовой обработки; остаток очищается, если
введите Q14 = 0
Пример: ЧУ-предложения
61 CYCL DEF 24.0 ЧИСТОВАЯ ОБРАБОТКА
СТОРОНА
Q9=+1 ;НАПРАВЛЕНИЕ ВРАМЕНИЯ
Q10=+5 ;ГЛУБИНА ПОДВОДА НА ВРЕЗАНИЕ
Q11=100 ;ПОДАЧА ПОДВОДА НА ВРЕЗАНИЕ
Q12=350 ;ПОДАЧА ПРОТЯГИВАНИЯ
Q14=+0 ;ПРИПУСК НА СТОРОНЕ
X
Z
Q11
Q12
Q10
Обратите внимание перед программированием
Сумма припуска на чистовую оброботку стороны (Q14)
и радиуса чистового инструмента должна быть меньше
суммы припуска на чистовую обработку стороны
(Q3,Zyklus 20) и радиуса протяжного инструмента.
Если отрабатываете цикл 24 без выполнения
протягивания с циклом 22, действует указанный вверху
расчёт так же; радиус протяжного инструмента имеет
значение “0”.
УЧПУ самостоятельно установливает точку старта для
чистовой обработки. Точка старта зависит от
отношений места в кармане.
