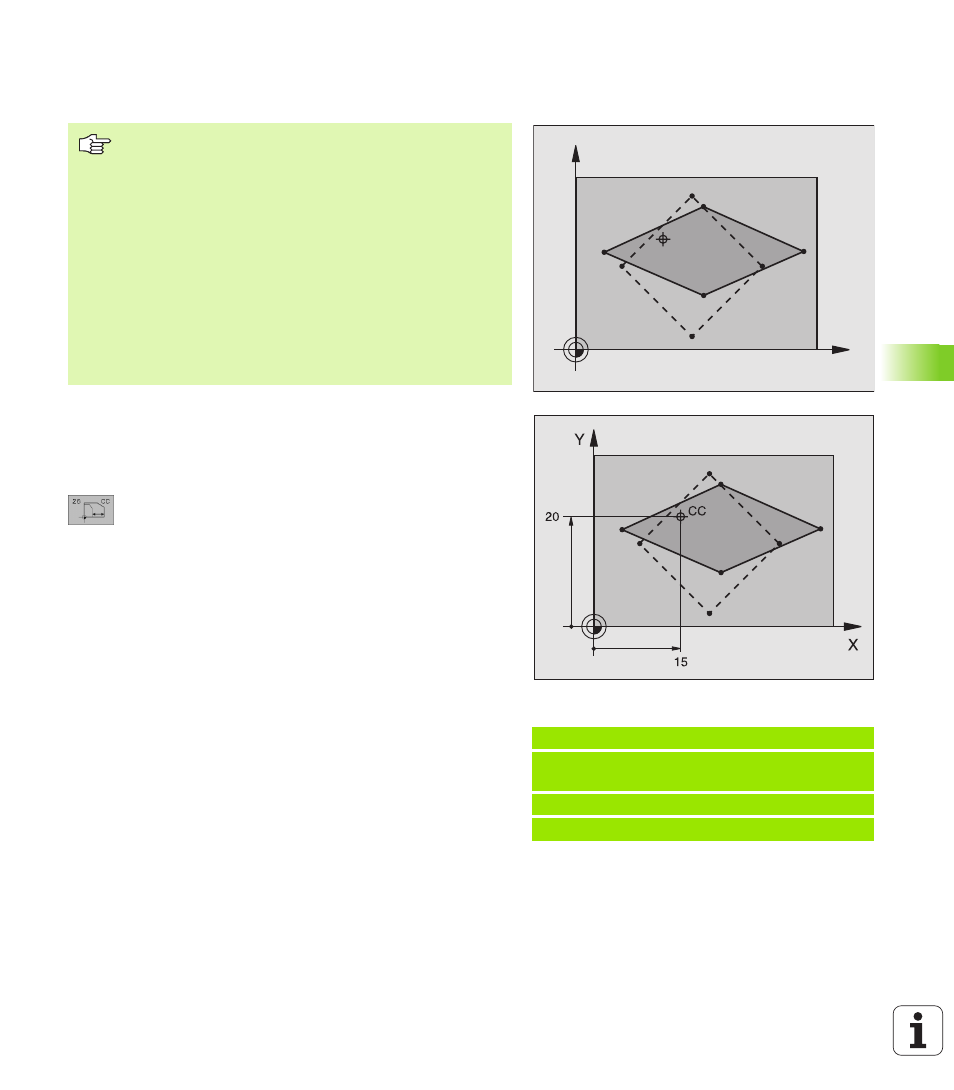

РАЗМЕРНЫЙ КОЭФИЦЕНТ ХАР. ДЛЯ ОСИ
(цикл 26)
Действие
РАЗМЕРНЫЙ КОЭФИЦЕНТ действует с его дефиниции в
программе. Он действует также в режиме работы
Позиционирование с ручным вводом. УЧПУ указывает активный
размерный коэфицент в дополнительной индикации статуса.
8
Ось и коэфицент: Оси координат и коэфиценты
специфическо для оси растяжения или
осаживания. Ввести положительное значение –
максимально 99,999 999
8
Координаты центра: Центр специфического для
оси растягивания или осаживания
Оси координат выбираете с Softkeys.
Сброс
Заново программировать цикл РАЗМЕРНЫЙ КОЭФИЦЕНТ с
коэфицентом 1 для соответствующей оси.
Пример: ЧУ-предложения
25 CALL LBL1
26 CYCL DEF 26.0 РАЗМ. КОЭФИЦЕНТ
ХАРАК.ДЛЯ ОСИ
27 CYCL DEF 26.1 X 1.4 Y 0.6 CCX+15 CCY+20
28 CALL LBL1
X
Y
CC
Обратите внимание перед программированием
Оси координат с позициами для круговых траекторий
Вам нельзя растягивать или обжимать с помощью
разных коэфицентов.
Для каждой оси координат можете ввести собственный
характеристический размерный коэфицент.
Дополнительно возможно программировать
координаты одного центра для всех размерных
коэфицентов.
Контур растягивается с центра или обжимается к
центру, значит не объязательно с и к актуальной
нулевой точке – как в случае цикла 11 РАЗМЕРНЫЙ
КОЭФИЦЕНТ.
