Цик
л
ы
для
св
ер
л
е
ния
, нарез
а
ния
вну
тренней
резьбы
и
фрез
еров
ания
резьбы
8

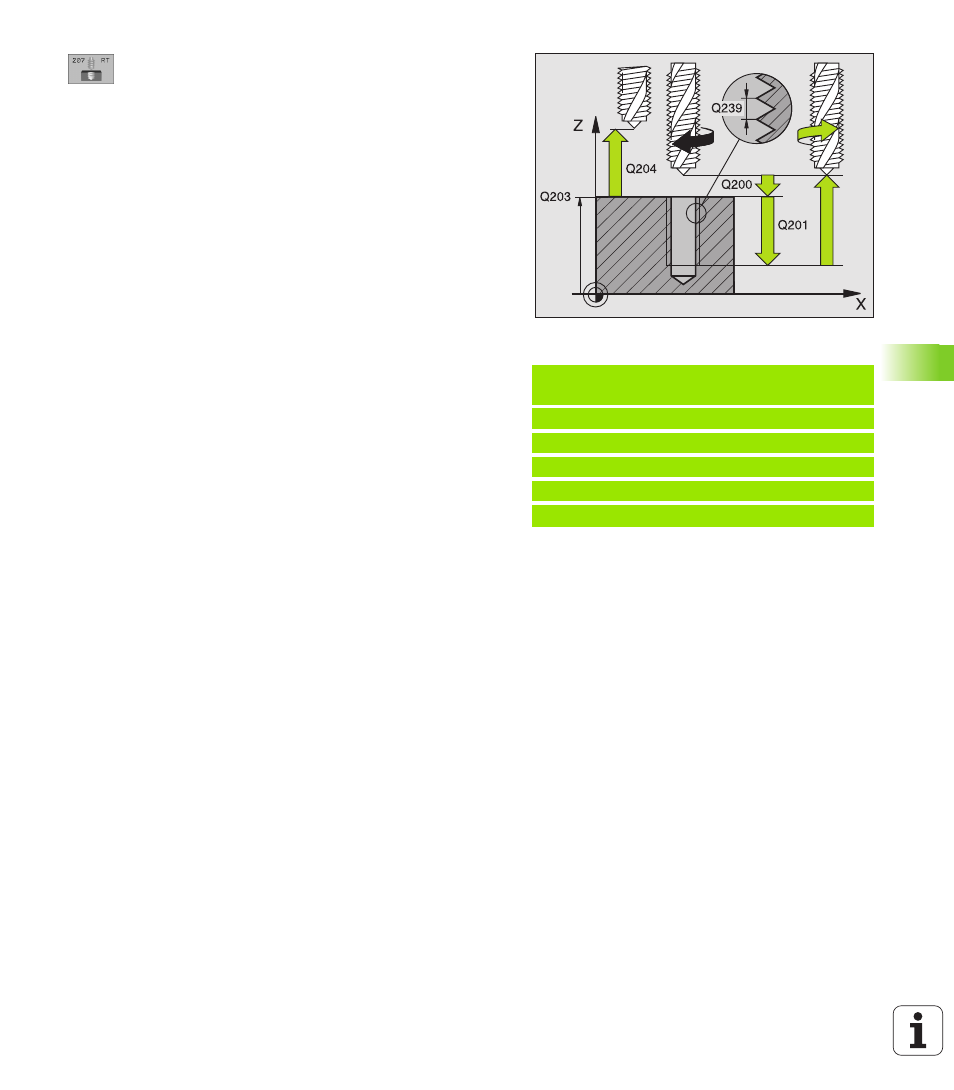

безопасное расстояние Q200 (инкрементно):
Расстояние вершины инструмента (положение
пуска) – поверхность загатовки
8
Глубина сверления Q201 (инкрементно):
Расстояние поверхности загатовки – дна
сверления
8
Шаг резьбы Q239
Шаг резьбы. Знак числа определяет правую или
левую резьбу:
+= правая резьба
–= левая резьба
8
Коорд. поверхности загатовки Q203
(абсолютно): Координата поверхности загатовки
8
2. Безопасное расстояние Q204 (инкрементно):
Координата оси шпинделя, на которой не может
произойти столкновение инструмента с
загатовкой (зажимным приспособлением)
Выход из материала при прервании программы
Если во время операции резьбонарезания нажмите клавишу Стоп
(Stop), УЧПУ высвечивает Softkey РУЧНОЙ ВЫХОД ИЗ
МАТЕРИАЛА. Если нажмите РУЧНОЙ ВЫХОД ИЗ МАТЕРИАЛА,
можете вывести инструмент из материала с управлением.
Нажмите для этого положительную клавишу направления оси
активной оси шпинделя.
Пример: ЧУ-предложения
26 CYCL DEF 207 НАРЕЗАНИЕ РЕЗЬБЫ GS
НОВОЕ
Q200=2 ;БЕЗОПАСНОЕ РАССТ.
Q201=-20 ;ГЛУБИНА
Q239=+1 ;ШАГ РЕЗЬБЫ
Q203=+25 ;КООРД. ПОВЕРХНОСТИ
Q204=50 ;2-ОЕ БЕЗОПАСНОЕ РАССТ.
