322
8 Программирование: Циклы
8.7 SL-
цик
лы
с
фо
рмуло
й
ко
н
тур
а

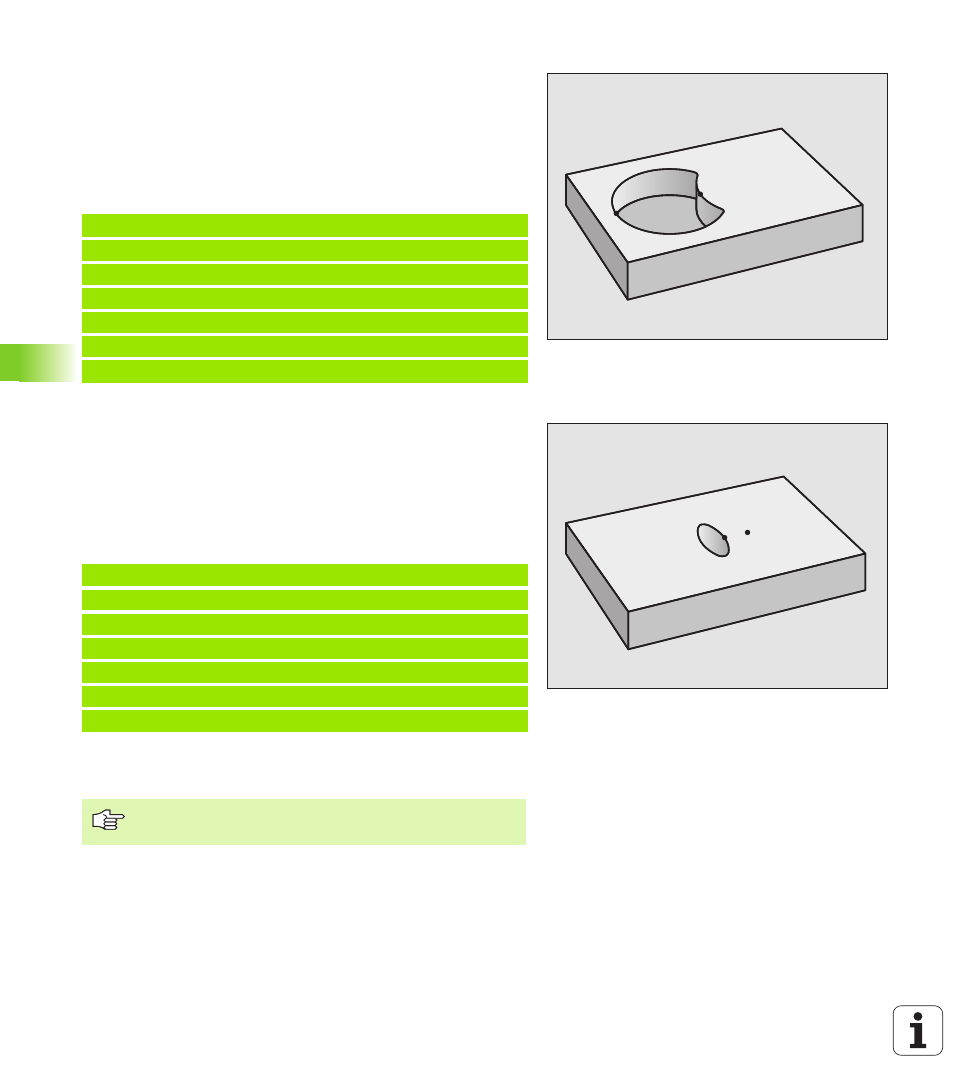

“Дифференциалная” площадь
Поверхность A должна обрабатываться без перекрытого B
участка:
Поверхности A и B должны программироватся в отдельных
программах без корекции радиуса
В формуле контура поверхность B вычитывается с помощью
функции “прорезаный с дополнением от“ от поверхности A
Программа определения контура:
“Площадь ”резания
Перекрытая A и B поверхность должна обрабатываться. (Просто
перекрытые поверхности должны оставаться необработанными).
Поверхности A и B должны программироватся в отдельных
программах без корекции радиуса
В формуле контура поверхности A и B пересчитываются с
помощью функции “соединенный с“
Программа определения контура:
Отработка с помощью SL-циклов
A
B
50 ...
51 ...
52 DECLARE CONTOUR QC1 = “ТРЕХУГОЛЬНИК“
53 DECLARE CONTOUR QC1 = “КАРМАН_B.H “
54 QC10 = QC1 | QC2
55 ...
56 ...
A
B
50 ...
51 ...
52 DECLARE CONTOUR QC1 = “КАРМАН_A.H“
53 DECLARE CONTOUR QC1 = “КАРМАН_B.H “
54 QC10 = QC1 | QC2
55 ...
56 ...
Обработка общего контура выполняется с помощью SL-
циклов 20 - 24 (смотри “SL-циклы” на странице 292)
