4 Программирование: Основы, управление файлами, подсказки для программирования, Управление палетами
4.12
Ре
ж
и
м
ра
бо
ты
с
пал
етами
с
сориентиров
анной
на
инстр
умент

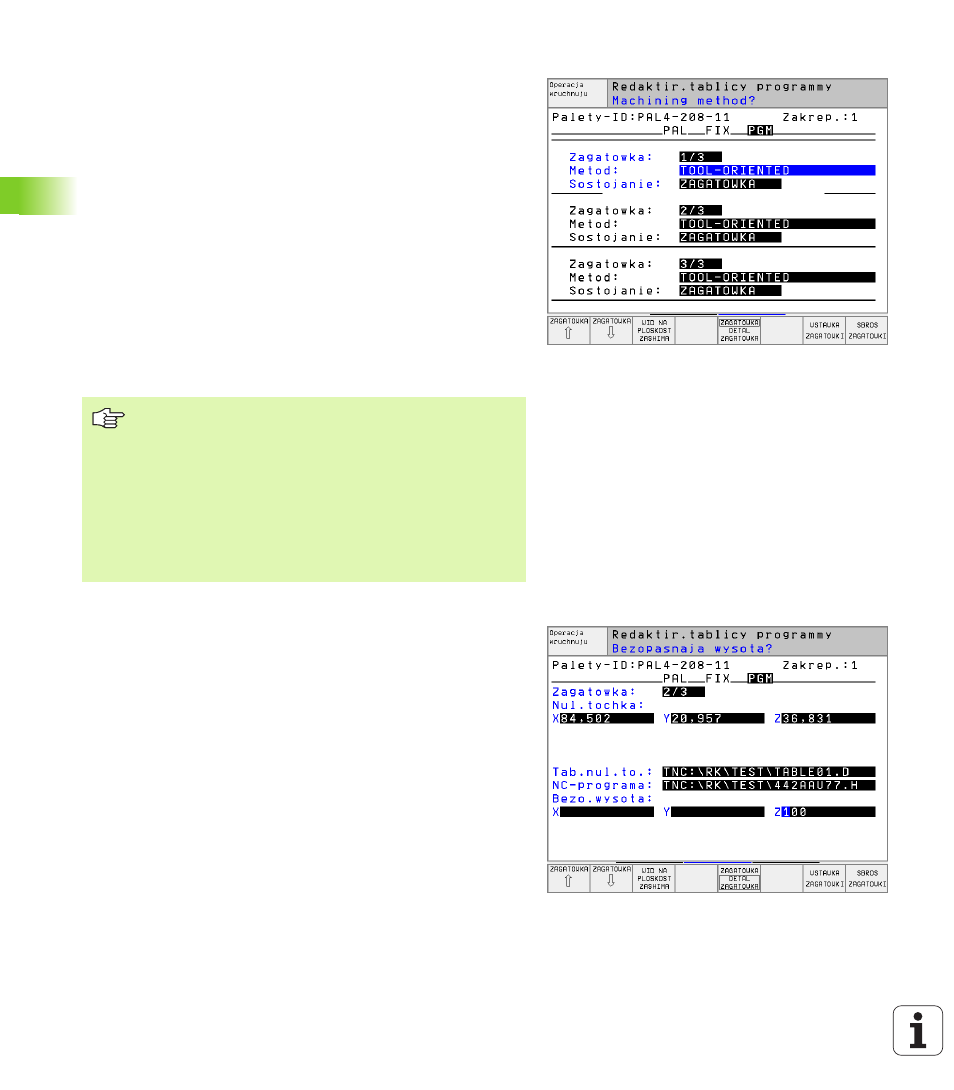

Наладка уровня загатовки
Загатовка: Указывается номер загатовки, после косой черты
находится количество загатовок в пределах уровня
закрепления
Метод: Можете выбирать методы обработки WORKPIECE
ORIENTED или TOOL ORIENTED. В высвечиваемой таблицы
появляется занесение WORKPIECE ORIENTED с WPO и TOOL
ORIENTED с TO.
C помощью Softkey СОЕДИНЯТЬ/РАЗЪЕДИНЯТЬ обозначаете
загатовки, которые зачисляютя при сориентированной на
инструмент обработке к расчёту для процесса отработки.
Соединённые загатовки обозначаются с помощью прерванного
разделительного штриха, разъединённые установы с помощью
непрерванной линии. В высвечиваемой таблицы связанные
загатовки обозначаются в гарфе МЕТОД с помощью CTO.
Статус: С помощью Sofkey ЗАГАТОВКА обозначается
загатовка как ещё не обработанная и в поле Статус заносится
BLANK. Используйте Softkey СВОБОДНОЕ МЕСТО, если
хотите игнорировать загатовку при обработке, в поле СТАТУС
появляется EMPTY
Наладка подробностей на уровне загатовки
Загатовка: Указывается номер загатовки, после косой черты
находится количество загатовок в пределах уровня
закрепления и уровня палет
Нулевая точка: Ввод нулевой точки для загатовки
NP-таблица: Введите название и тракт таблицы нулевых точек,
которые действильны для обработки загатовки. Если
используете для всех загатовок эту самую таблицу нулевых
точек, занесите имя с названием тракта на уровень палет и
уровень установа. Эти данные переносятся автоматически на
уровень загатовки.
NC-программа: Занесите тракт ЧУ-программы, которая
требуется для обработки загатовки
Безоп. высота: (опция): Безопасное положение для отдельных
осей относительно палет. Указанные положения наезжаются
только, если в ЧУ-макросах эти значения считывались и
соответственно программировались.
Проведите настройку метода и статуса на уровне палет
и уровне зажима, занесение принимается для всех
принадлежащих загатовок.
В случае нескольких вариантов загатовок в пределах
одного уровня, загатовки одного варианта должны
указываться друг за другом. В случае
сориентированной на инструмент обработки, загатовки
соответственного варианта могут обрабатываться с
обозначением программируемой клавиши
СОЕДИНИТЬ/РАЗДЕЛЯТЬ и группами.
