154
6 Программирование: программирование контуров
6.5
Движ
ения
по
траект
ории
–
по
лярные
к
оор
динаты
6.5 Движения по траектории –
полярные координаты
Обзор
С помощью полярных координат установливете позицию через
угол PA и расстояние PR к определённому раньше полюсу CC
(смотри “Основы”, странице 161).
Полярные координаты применяете преимущественно в случае:
позиций на дугах окружности
чертежей загатовок с данными угла,нпр при окружностях
отверстий
Обзор функции траектории с полярными координатами

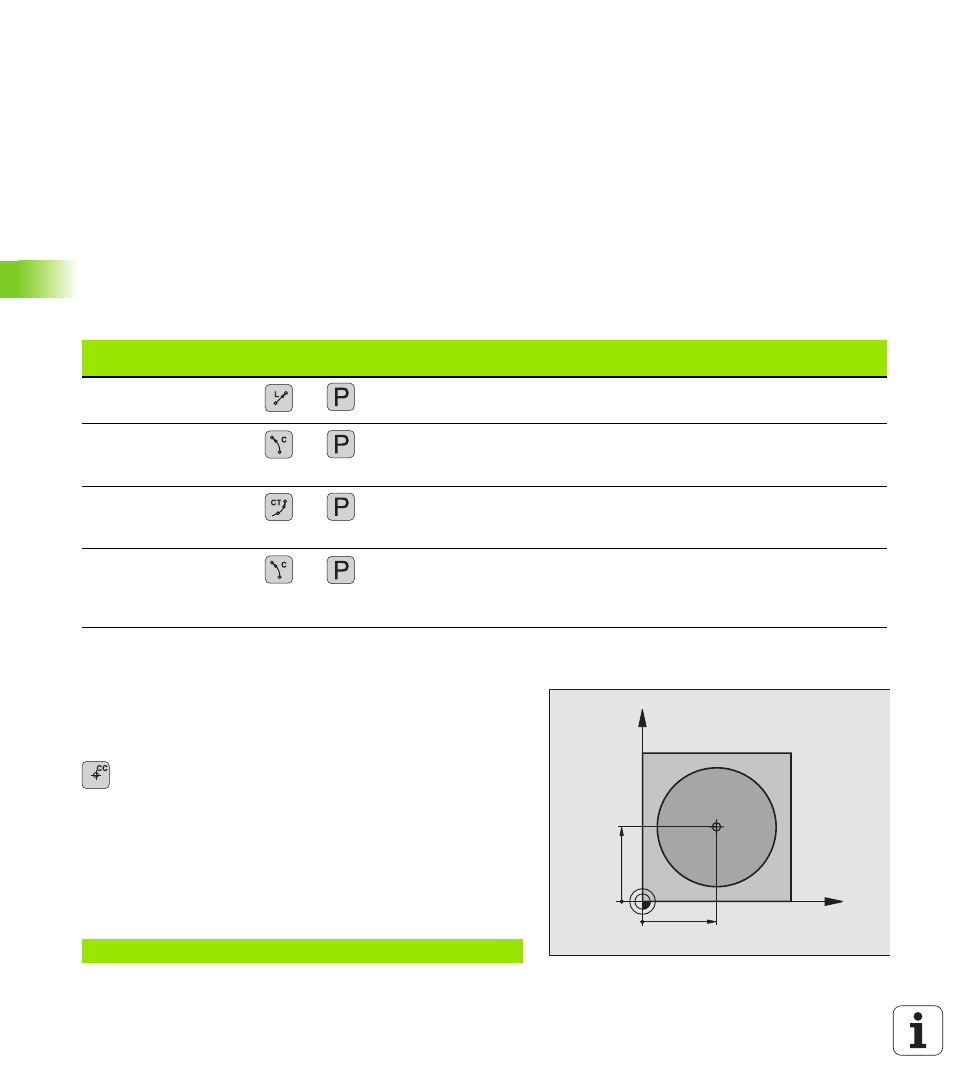

Начало полярных координат: Полюс CC
Полюс CC можете назначить в любом месте в программе
обработки, до занесения позиций с помощью полярных
координат. При назначении полюса Вам надо поступать как при
программировании центра окружности CC.
8
Kooрдинаты CC: Ввод прямоугольных координат
для полюса или
принять программированное в последнюю
очередь положение: Без ввода координат
Установить полюс CC, до программирования
полярных координат. Программировать полюс CC
только с помощью прямоугольных координат.
Полюс CC так долго действителен, пока не
определите нового полюса CC.
ЧУ-записи в качестве примера
Функция
Функциональная
клавиша траектории
Движение инструмента
Требуемые вводимые данные
центра окружности / полюс CC к
конечной точке дуги окружности
вращения
угол конечной точки окружности
угол конечной точки окружности,
12 CC X+45 Y+25
X
Y
CC
X
CC
Y
CC
