290
8 Программирование: Циклы
8.5
Цик
л
ы
для
произв
едения
рисунк
ов
то
ч
е
к

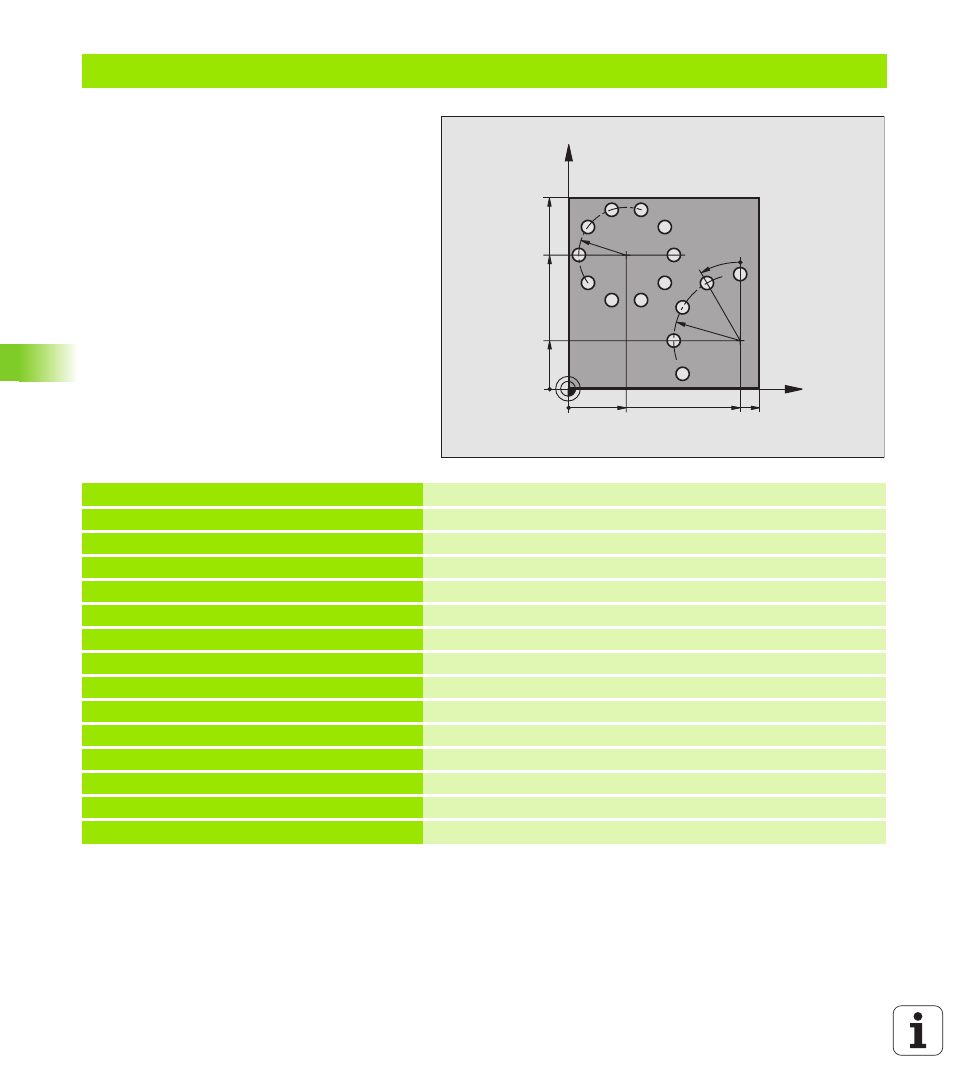

Пример: Окружности с отверстями
0 BEGIN PGM BOHRB MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
Дефиниция загатовки
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+3
Определение инструмента
4 TOOL CALL 1 Z S3500
Вызов инструмента
5 L Z+250 R0 F MAX M3
Свободный ход инструмента
6 CYCL DEF 200 СВЕРЛЕНИЕ
Дефиниция цикла Сверление
Q200=2 ;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q201=-15 ;ГЛУБИНА
Q206=250 ;F ПОДВОД НА ГЛУБИНУ
Q202=4 ;ГЛУБИНА ПОДВОДА
Q210=0 ;В.ПРЕБЫВ.
Q203=+0 ;КООРД. ПОВЕРХН.
Q204=0 ;2-ОЕ БЕЗ. РАССТОЯНИЕ
Q211=0.25 ;ВРЕМЯ ПРЕБЫВАНИЯ ВНИЗУ
X
Y
30
70
100
100
R25
R35
30°
90
25
