HEIDENHAIN iTNC 530
169
6.6
Движ
ение
по
траект
о
рии
–
Св
обо
д
ное
программиров
ание
ко
н
тур
а
С
K
Вспомогательные точки рядом с контуром
ЧУ-записи в качестве примера
Относительные базы
Относительные базы это данные, относящиеся к другому
элементу контура. Softkeys и слова программы для
Оотносительных баз начинаются с “R” (относителный нем.

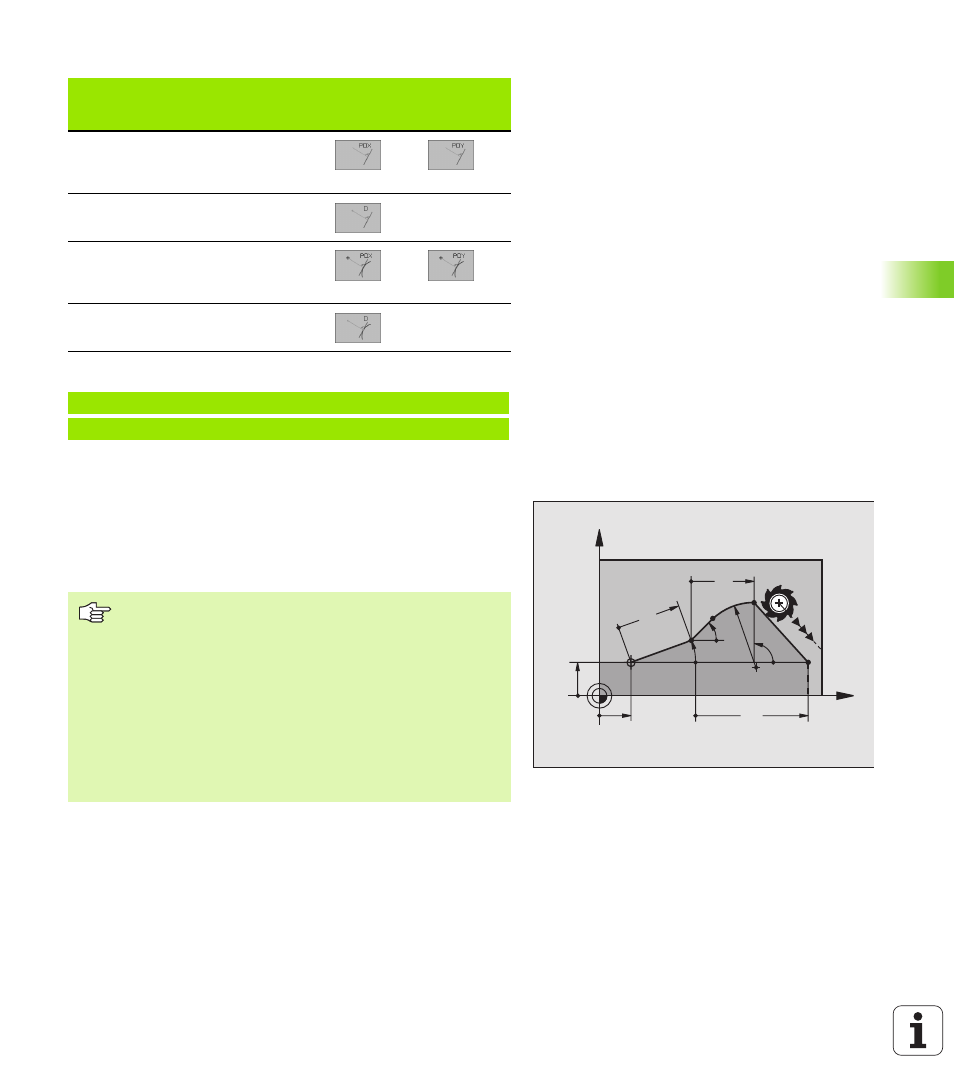

Relativ). Рисунок справа показывает данные о размерах, которые
Вы должны программировать как относительные базы.
Известные данные
Softkeys
(программированниые
клавиши)
X- и Y- координата
вспомогательной точки рядом с
прямой
Расстояние вспомогательной точки
от прямой
X- и Y-координата
вспомогательной точки рядом с
круговой траекторией
Расстояние вспомогательной точки
от круговой траектории
13 FC DR- R10 P1X+42.929 P1Y+60.071
14 FLT AN-70 PDX+50 PDY+53 D10
Координаты с относительной базой вводить всегда
инкрементно. Ввести дополнительно номер
предложения элемента контура, к которому относимся.
Элемент контура, которого номер предложения Вы
вводите, не должен стоять больше чем 64 предложения
программирования перед предложением, с
программированием базы (отнесения).
Если стираете предложение, к которому Вы
относились, то УЧПУ выдаёт сообщение об ошибках.
Измените пожалуйста программу, пока сбросите это
предложение.
X
Y
35
10
10
20°
R20
20
45°
20
FPOL
90°
