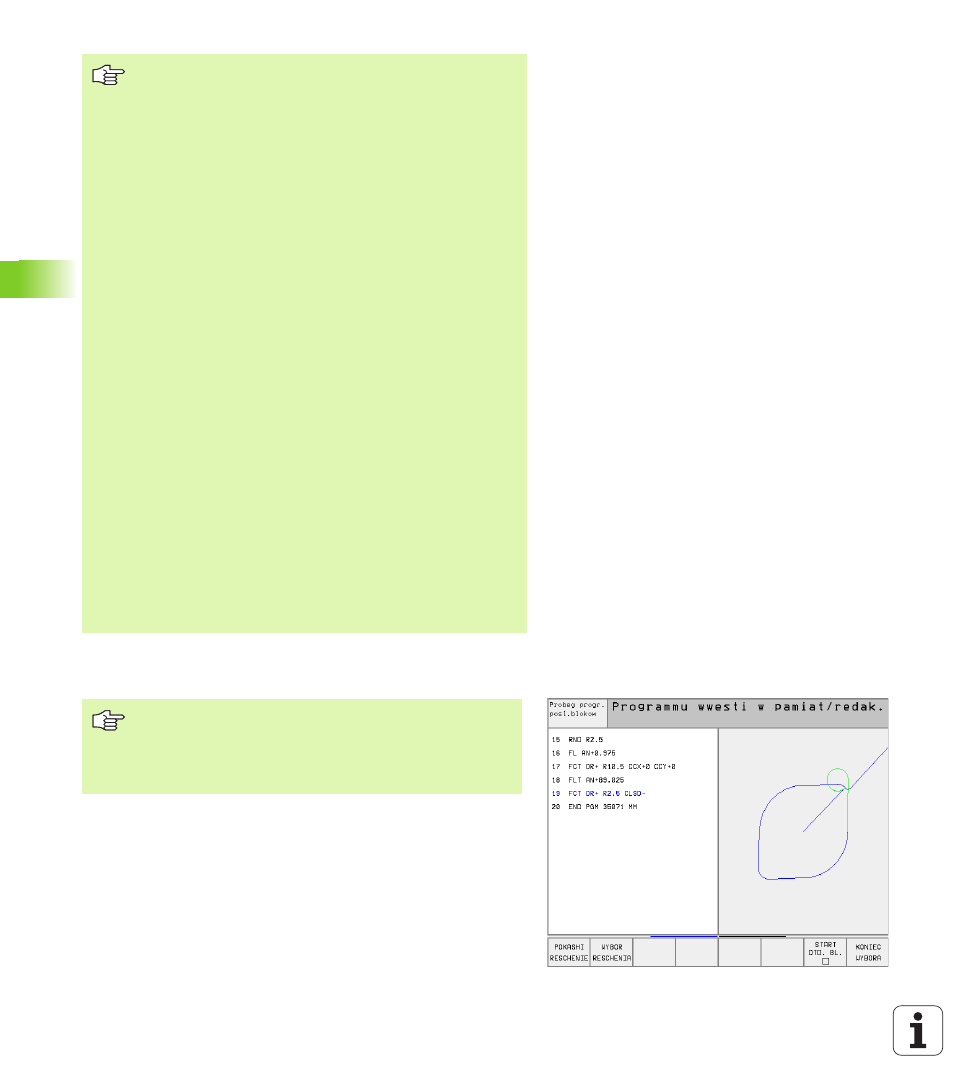

Графика СК-программирования
Неполные данные о координатах не позволяют иногда на
однозначное определение контура загатовки. В этом случае УЧПУ
показывает разные решения в окне СК-графики и Вы выбираете
подходящее. СК-графика изображает контур загатовки разноцветно:
Обратите внимание на следующие условия для
СК-программирование
Элементы контура можете программировать с помощью
Свободного Программирования Контура только на
плоскости обработки. Плоскость обработки
установливаете в первом BLK-FORM-предложении
программы обработки.
Введите для каждого элемента контура все имеющиеся
в распоряжении данные. Программируйте пожалуйста
данные также в тех предложениях, которые не
изменяются: Не программированные данные считаются
неизвестными!
Q-параметры допускаются во всех СК-элементах, кроме
элементов с относительными базами (нпр. RX или RAN),
то есть элементов относящихся к другим ЧУ-
предложениям.
Если смешиваете в программе обычное и Свободное
программирование контура, то каждый фрагмент СК
должен быть однозначно определённым.
УЧПУ требует жёстко установленной точки, на
основании которой проводястя расчёты.
Непосредственно перед фрагментом СК
программируете с помощью серых клавишей позицию,
содержащую обе координаты плоскости обработки. В
этом предложении не программируете Q-параметров.
Если первое предложение в СК-фрагменте является
FCT- или FLT-записью, то Вы должны до этого как
минимум два ЧУ-предложения программировать через
серые диалоговые клавиши, чтобы однозначно
установить направление подвода.
Фрагмент СК не может начинаться прямо после метки LBL.
Для использования графики при СК-
программировании, выбираете распределение экрана
ПРОГРАММА + ГРАФИКА (смотри “Прогон программы
согласно последовательности блоков и пробег
программы отдельными блоками”, странице 8)
белый
Элемент контура однозначно определён
зелёный Введённые данные допускают несколько решений;
Вы выбираете правильное
красный Введённые данные не определяют ещё достаточно
контура; Вы должны ввести больше данных
