Ограничение во время прогона программы
Обработку не возможно одновременно представить графически,
если ВМ ЧПУ уже загружена сложнымми задачами обработки или
операциями обработки больших поверхностей. Пример: Пример:
строчечное фрезерование по всей детали с помощью большого
инструмента. ЧПУ не продолжает графики и показывает текст
ERROR (ОШИБКА) в окне графики. Обработка однако
выполняется дальше. Вид сверху
Вид сверху

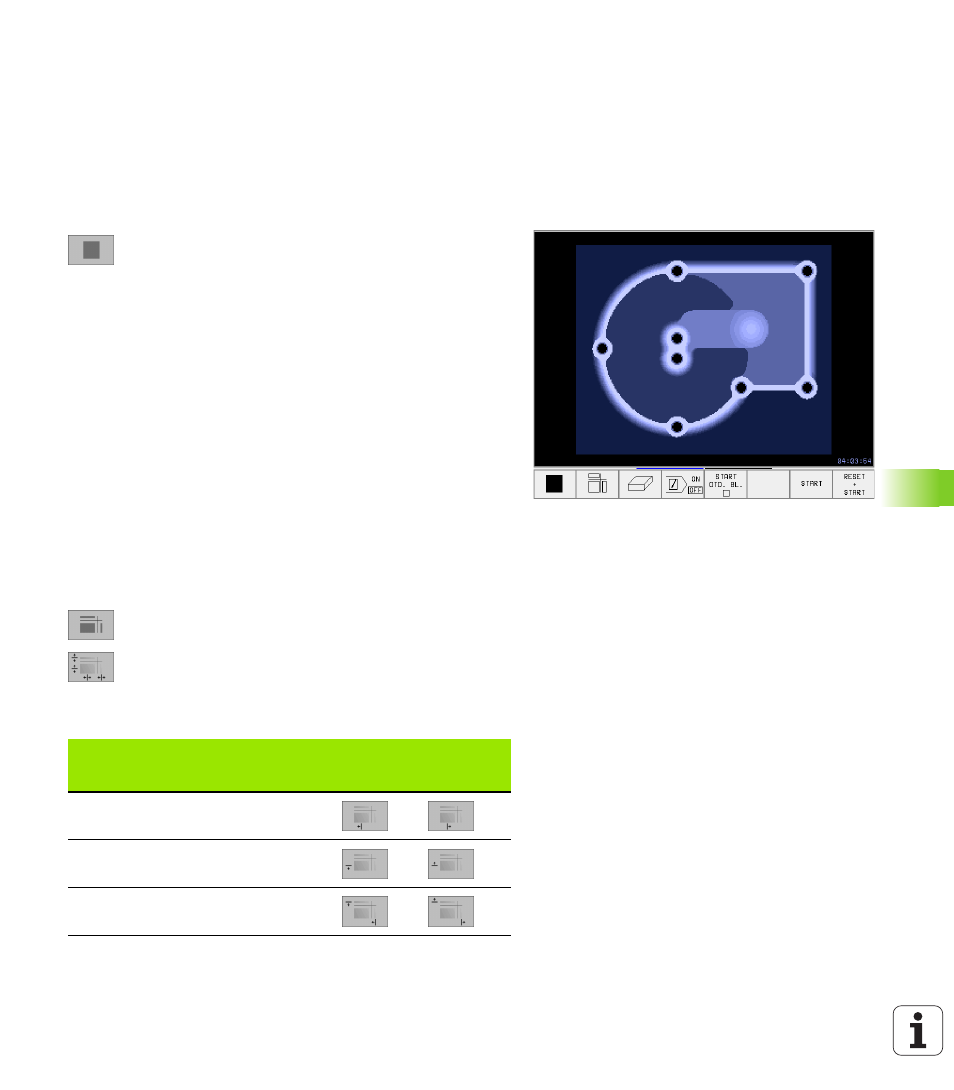

8 Выбор вида сверху с помощью программируемой
клавиши (Softkey)
8 Для представления на глубине этой графики
действует:
“Чем глубже, тем темнее”
Такой вид графического моделирования
происходит быстрее всех.
Представление в 3 плоскостях
Изображение показывает вид сверху с двумя резанями, похоже
технического чертёжа. Символ налево под графикой указывает,
соответствует ли изображение методу проекции 1 или методу
проекции 2 согласно норме ДИН 6, часть 1 (выбор через MP7310).
В случае изображения в 3 плоскостях находятся в распоряжении
функции для увеличения выреза смотри “Увеличение выреза”,
странице 420.
Дополнительно Вы можете переместить плоскость резания через
программируемые клавиши:
8 Выберите Sofkey для представления загатовки в 3
плоскостьях
8 Переключите линейку Softkey и выберите Softkey
выбора для плоскостей резания
8 ЧПУ указывает следующие программируемые
клавиши:
Положение плоскости резания видно во время перемещения на
экране.
Функция
Softkeys
(программированниые
клавиши)
Вертикальную плоскость резания
передвинуть направо или налево
Вертикальную плоскость
передвинуть вперед или назад
Горизонтальную плоскость резания
передвинуть вверх или вниз
