302

8 Программирование: Циклы

8.6 SL-

цик

л

ы

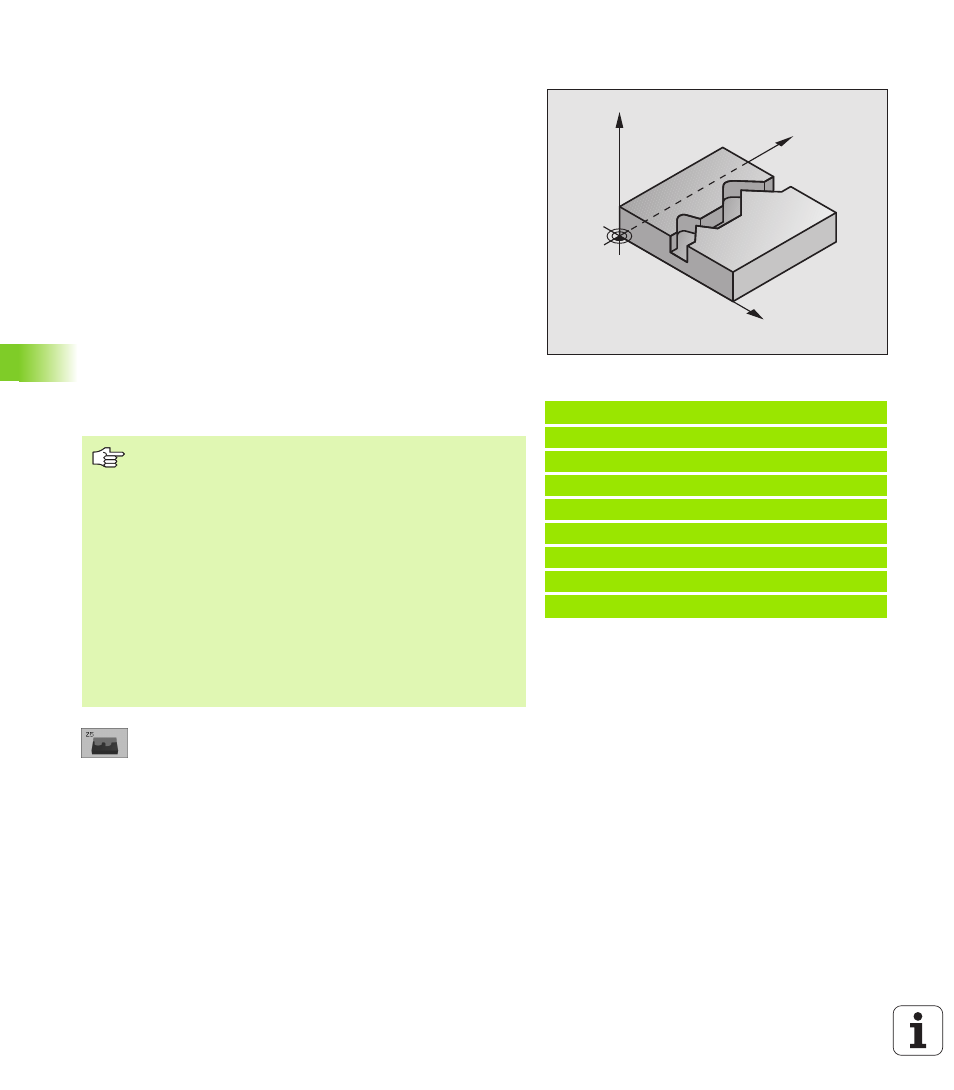

ЛИНИЯ КОНТУРА (цикл 25)

С помощью этого цикла можна обрабатывать вместе с циклом 14

КОНТУР –«открытые» контуры: Начало контура и его конец не

совподают друг с другом.

Цикл 25 ЛИНИЯ КОНТУРА предоставляет значительные

преимущества по сравнении с обработкой разомкнутых контуров

с предложениями позиционирования:

„

УЧПУ контролирует обработку на появление затыловочных

резаний и повреждений контура. Проверка контура с помощью

тестовой графики

„

Если радиус инстумента слишком большой, то следует

дополнительно обрабатывать контур на внутренних углах

„

Обработку можно выполнять непрерывно попутным или

встречным движением. Вид фрезерования даже сохраняется,

если контуры симметрически отражаются

„

В случае нескольких подводов УЧПУ может несколько раз

перемещать инструмент туда и обратно: Дополнительно

сокращается время обработки.

„

Можете ввести припуски, чтобы несколькими проходами

выполнять черновую и чистовую обработку

8

Глубина фрезерования Q1 (инкрементно):

Расстояние поверхности загатовки от дна контура

8

Припуск на чистовую обработку со стороны Q3

(инкрементно): Припуск на чистовую обработку на

плоскости обработки

8

Коорд. поверхности загатовки Q5 (абсолютно):

Абсолютная координата поверхности детали

относительно нулевой точки детали

8

Безопасная высота Q7: (абсолютно): Координата

оси шпинделя, на которой не может произойти

столкновение инструмента и загатовки; позиция

возврата инструмента в конце цикла

Пример: ЧУ-предложения

62 CYCL DEF 25.0 ЛИНИЯ КОНТУРА

Q1=-20 ;ГЛУБИНА ФРЕЗЕРОВАНИЯ
Q3=+0 ;ПРИПУСК НА СТОРОНЕ
Q5=+0 ;КООРД. ПОВЕРХНОСТИ
Q7=+50 ;БЕЗОПАСНАЯ ВЫСОТА
Q10=+5 ;ГЛУБИНА ПОДВОДА НА ВРЕЗАНИЕ
Q11=100 ;ПОДАЧА ПОДВОДА НА ВРЕЗАНИЕ
Q12=350 ;ПОДАЧА ФРЕЗЕРОВАНИЯ
Q15=-1 ;ВИД ФРЕЗЕРОВАНИЯ

Y

X

Z

Обратите внимание перед программированием

Знак числа параметра цикла Глубина определяет

направление обработки. Если программируете Глубину

= 0, то УЧПУ не выполняет цикла.

УЧПУ учитывает первую метку (Label) из цикла 14

КОНТУР.

Память для SL-цикла ограничена. Можете в одном SL-

цикле программировать нпр. максимально 256

предложений прямых.

Цикл 20 ДАННЫЕ КОНТУРА не требуются.

Программированные непосредственно после цикла 25

в состовном размере позиции относятся к положению

инструмента в конце цикла.
