HEIDENHAIN iTNC 530 157
6.5
Движ
ения
по
траект
ории
–
по
лярные
к
оор
динаты

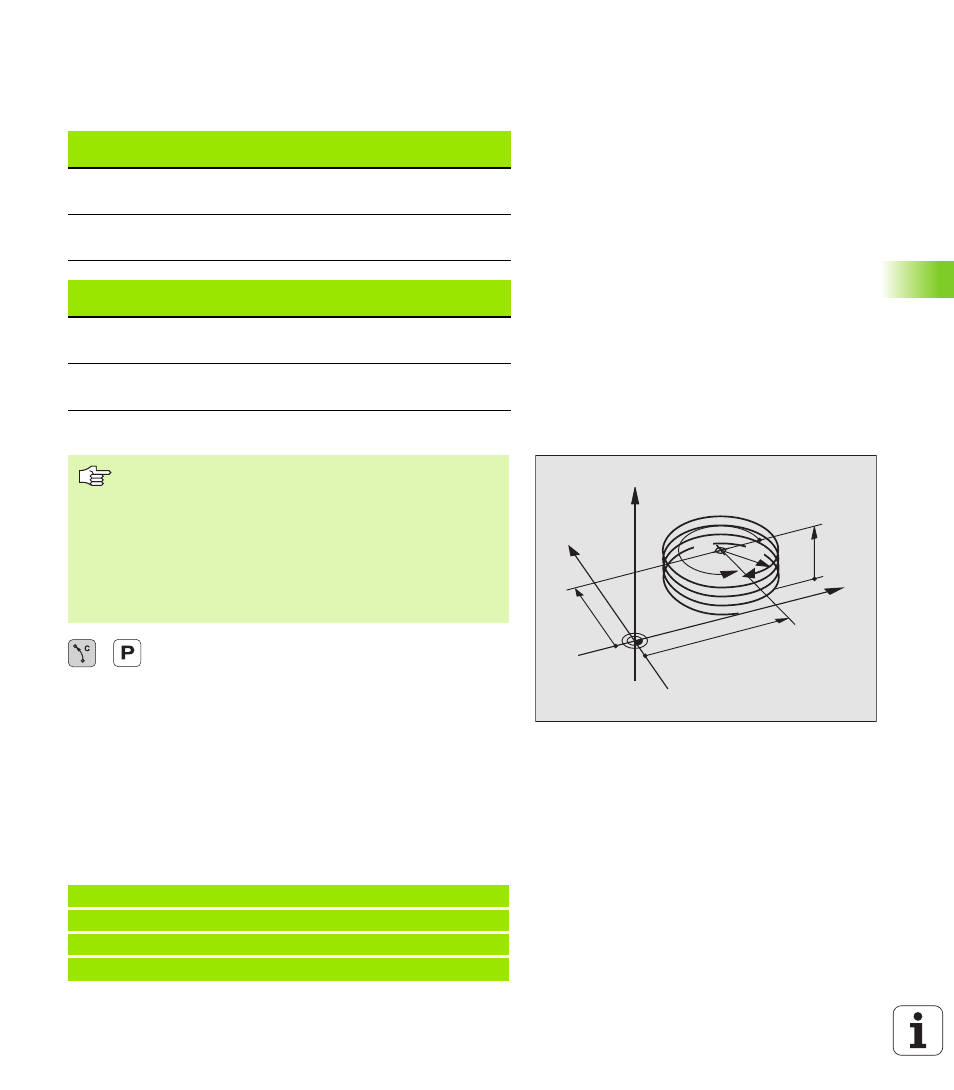

Форма винтовой линии
Таблица указывает соотношение рабочего направления,
направления вращения и коррекции радиуса для определённых
форм траектории.
Программирование винтовой линии
8 Полярные координаты-угол: Ввести
инкрементно общий угол, под которым инструмент
перемещается по винтовой линии. После ввода
угла выбираете ось инструмента с помощью
клавиши выбора оси.
8 Координату для высоты винтовой линии ввести с
помощью инкрементных значений
8 Направление вращения DR
Винтовая линия по часовой стрелке: DR–
Винтовая линия против часовой стрелки: DR+
8 Коррекция радиуса RL/RR/R0
Ввести коррекцию радиуса согласно таблицы
ЧУ-записи в качестве примера: Резьба M6 x 1 мм с 5 витками резьбы
Внутреняя
резьба
Направление
обработки
Направление
вращения
Коррекция
радиуса
правая
левая
Z+
Z+
DR+
DR–
RL
RR
правая
левая
Z–
Z–
DR–
DR+
RR
RL
Наружная
(внешняя) резьба
правая
левая
Z+
Z+
DR+
DR–
RR
RL
правая
левая
Z–
Z–
DR–
DR+
RL
RR
Введите направление вращения DR и инкрементный
общий угол IPA c тем самым знаком числа, а то
инструмент может перемещаться по неправильной
траектории.
Для общего угла IPA можете ввести значение от
–5400° до +5400° ввести. Если резьба имеет больше
15 витков, то программируйте винтовую линию в
повторении части программы (смотри “Повторения
части программы”, странице 360)
12 CC X+40 Y+25
13 L Z+0 F100 M3
14 LP PR+3 PA+270 RL F50
15 CP IPA-1800 IZ+5 DR-
Y
X
Z
25
40
5
270°
R3
CC
