372

10 Программирование: Q-параметры

10.1

Принцип

и

об

зо

р

ф

ункций

10.1 Принцип и обзор функций

С помощью Q-параметров Вы можете в одной программе

обработки определить целое семейство деталей. Для этого

введите вместо числовых значений занимаемые места: Q-

параметры.

Q-параметры выражают собой на пример

„

значения координат

„

Подача

„

числа оборотов

„

данные цикли

Кроме того Вы можете с помощью Q-параметров

программировать контуры, которые определяются

математическими функциями или которые ставят в зависимость

выполнение отдельных шагов обработки от логических условий. В

сопряжении с ФК-программированием, Вы можете комбинировать

контуры, не соответствующие ЧУ-размерам, с Q-параметрами.

Q-параметер обозначен буквой Q и номером от 0 до 299. Q-

параметры разделены на три области:

Подсказки для программирования

Q-параметры и числовые значения могут вводится в программу в

смешанной форме.

Вы можете происвоивать Q-параметрам числовые значения от –

99 999,9999 до +99 999,9999. УЧПУ может для внутреннего

использования расчитывать числовые значения шириной 57

битов перед и вплоть до 7 битов после десятичной точки (32 бита

ширины числа соответствует десятичному значению

4 294 967 296).

Значение

Диапазон

Свободно применяемые параметры,

действующие глобально для всех

находящихся в памяти ЧПУ программ

от Q0 до Q99

Параметры для специальных функций ЧПУ

от Q100 до Q199

Параметры применяемые главным образом

для циклов, действуют глобально для всех,

находящихся в ЧПУ-памяти программ

от Q200 до Q399

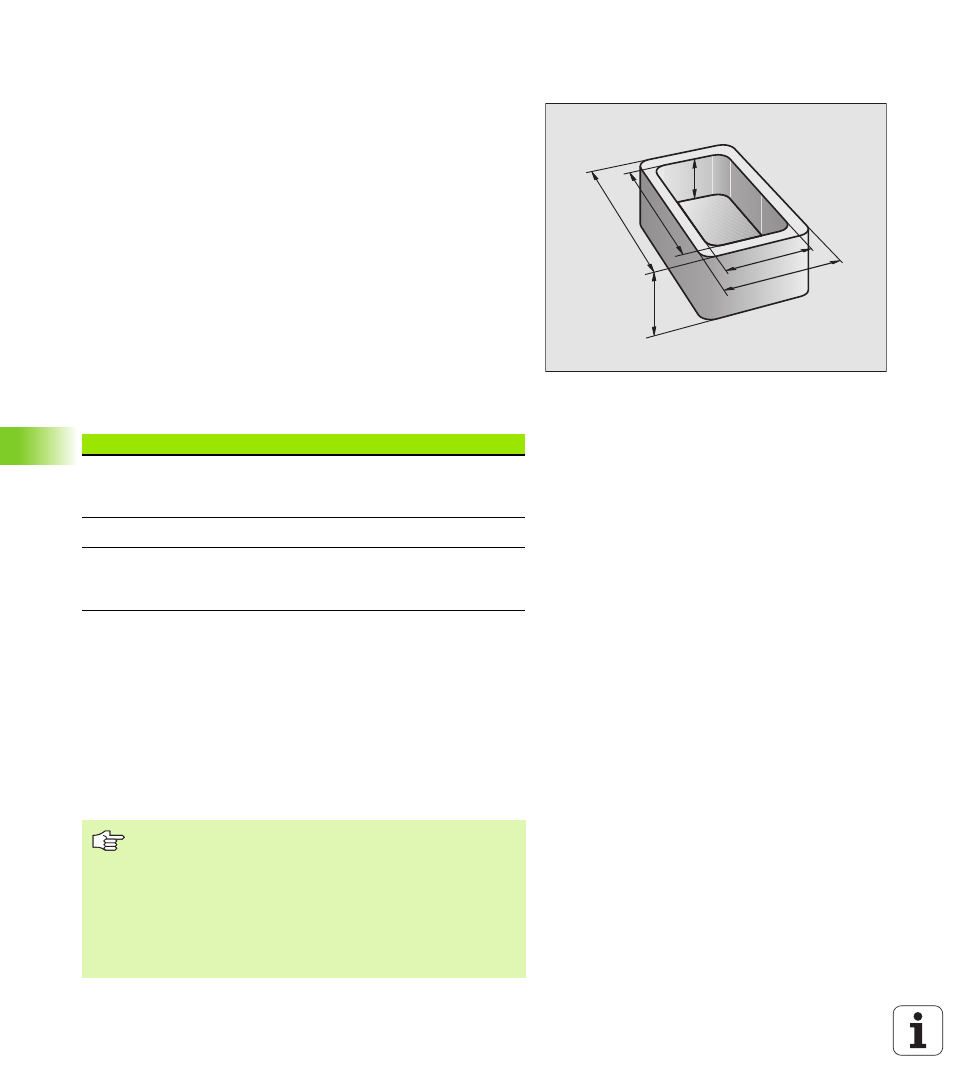

Q4

Q2

Q3

Q1

Q5

Q6

ЧПУ самостоятельно придаёт некоторым Q-

параметром всегда те же данные, нпр. Q-параметру

Q108 актуальный радиус инструмента, смотри

“Предзанятые Q-параметры”, странице 404. Если

применяем параметры от Q60 до Q99 в циклах

производителя, то через параметр станка MP7251

определяется воздействие этого параметра, либо

локально в цикле производителя либо глобально для

всех программ.
