HEIDENHAIN iTNC 530 135
6.3
Наезд
и
от
ъ
ез
д
от
ко
н
тур
а

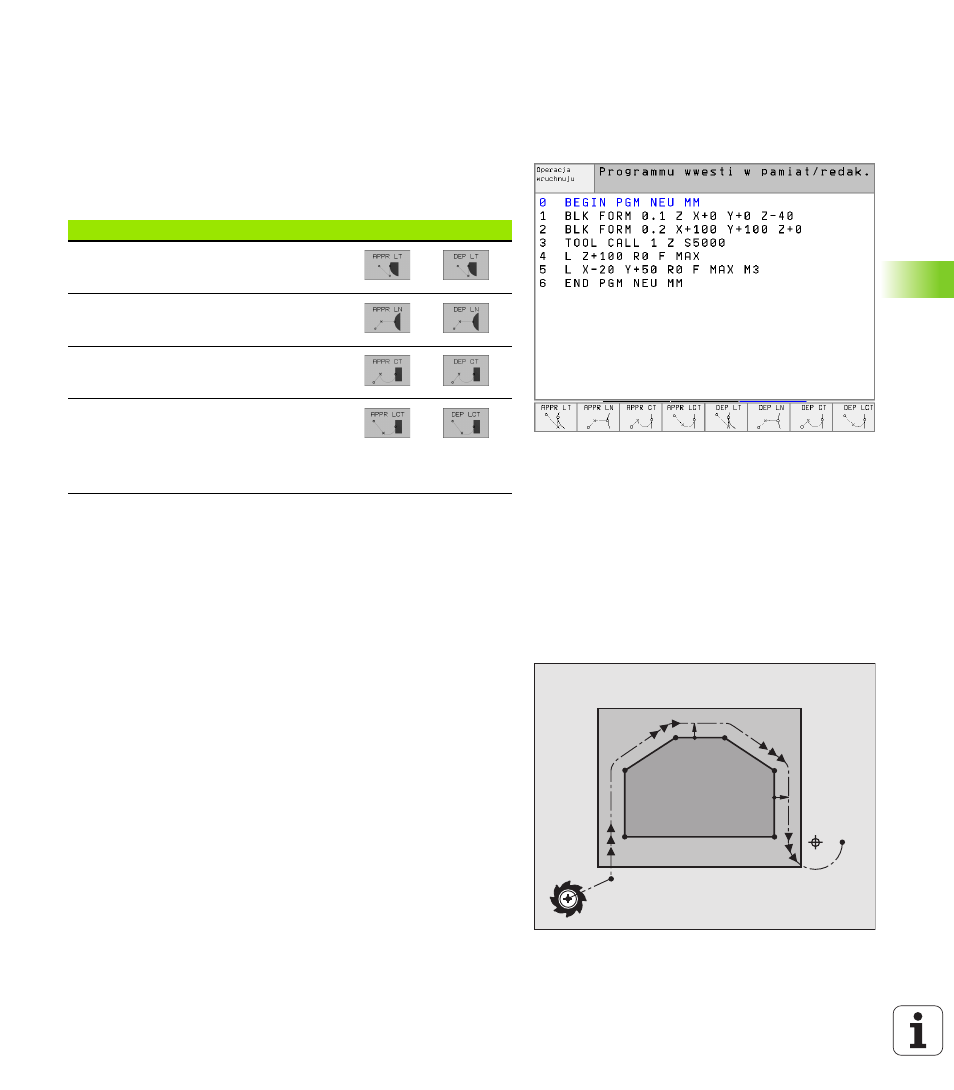

6.3 Наезд и отъезд от контура
Обзор Функции для наезда и покидания
контура
Функции APPR (англ. approach = подъезд) и DEP (англ. departure
= отъезд) активируются с помощью клавиши APPR/DEP. Затем
можете выбирать следующие формы траектории через Softkeys:
Наезд и отъезд от винтовой линии
При наезде и покидании винтовой линии (Helix) инструмент
перемещается на удлинениии винтовой линии и примыкается
таким образом по тангенциальной круговой траектории к контуру.
Используйте для этого функцию APPR CT или DEP CT.
Важные положения при наезде и отъезде
„ Точка старта P
S
Эту позицию программируете прямо перед APPR-
предложением. Ps лежит вне контура и наезжается без
коррекции радиуса (R0).
„ Вспомогательная точка P
H
Наезд и отъезд ведёт в случае некоторых форм траектории
через вспомогательную точку P
H
, рассчитываемую УЧПУ из
данных в APPR- и DEP-предложениях.
„ Первая точка контура P
A
и последняя точка контура P
E
Первую точку контура P
A
программируете в APPR-
предложении, последнюю точку контура
E
с помощью любой
функции траектории. Если APPR-предложение содержит также
Z-координату, то УЧПУ перемещает сначала инструмент на
плоскости обработки на P
H
и там по оси инструмента на
заданную глубину.
Функция программируемой клавиши Подвод Отвод
Прямая с тангенциальным
примыканием
Прямая вертикально к точке контура
Круговая траектория с тангенциальным
примыканием
Круговая траектория с тангенциальным
примыканием к контуру, подвод и отвод
к вспомогательной точке вне контура на
тангенциально примыкающим участке
прямой
P
H
RL
P
S R0
P
A
RL P
E RL
RL
RL
P
N
R0
