Режим работы "Станок"
3.5
Настройка
станка

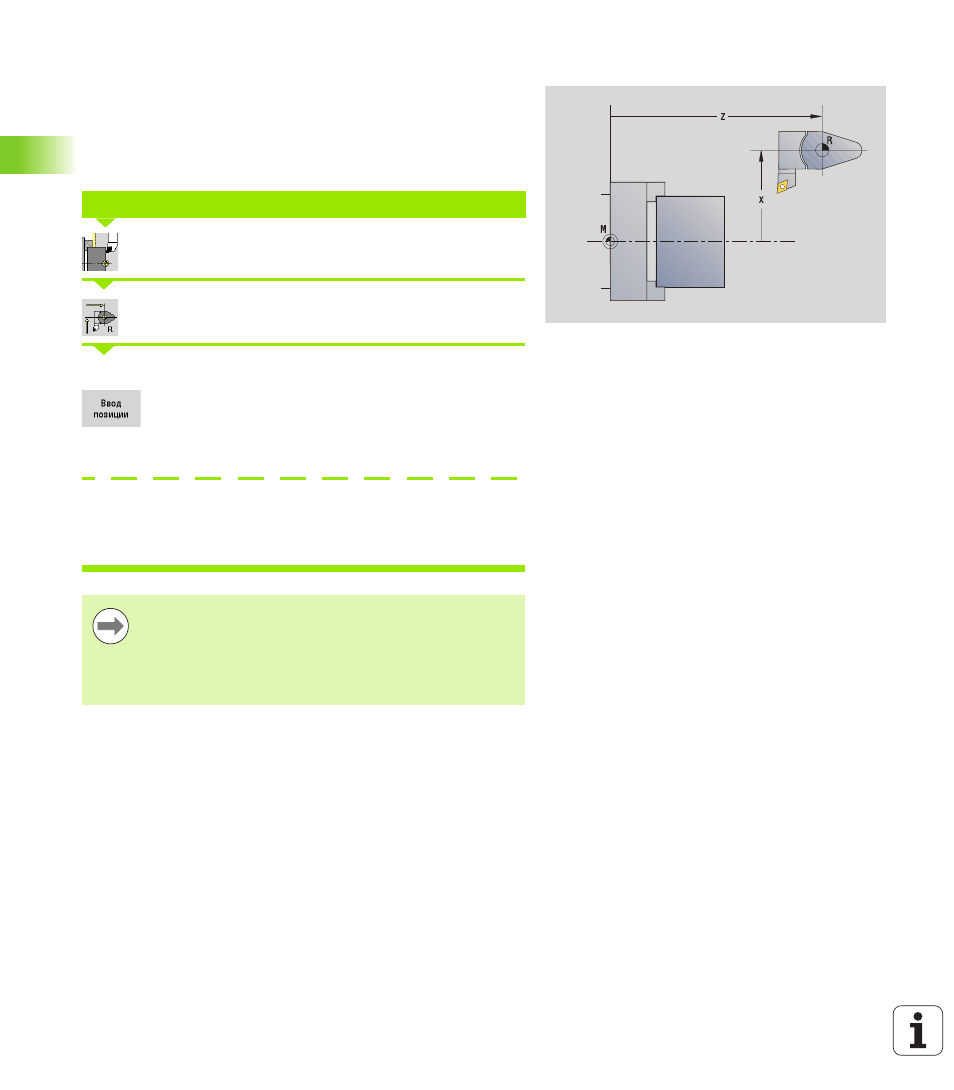

Задание точки смены инструмента
В цикле Подвод к точке смены инструмента или DIN-команде
G14 суппорт подходит к "Точке смены инструмента". Эта позиция
должна быть удалена от заготовки так, чтобы револьверная
головка могла поворачиваться без столкновений с другими
элементами, и существовала возможность беспроблемной
замены инструмента.
Выберите пункт Настройка
Выберите Точку смены инструмента
Подвод к точке смены инструмента
С помощью толчковых элементов управления или
маховичка выполните перемещение к "Точке
смены инструмента" и примените эту позицию как
точку смены инструмента.
Прямой ввод позиции смены инструмента
Нужная позиция смены инструмента вводится в окне ввода X и Z
в координатах станка (X=размер радиуса).
УСТАНОВКА ТОЧКИ СМЕНЫ ИНСТРУМЕНТА
Координаты точки смены инструмента вводятся и
высвечиваются как расстояние от нулевой точка
станка до точки привязки инструментального суппорта.
Рекомендуется выполнить подвод к "Точке смены
инструмента" и задать эту позицию с помощью Softkey
Перенос позиции.
