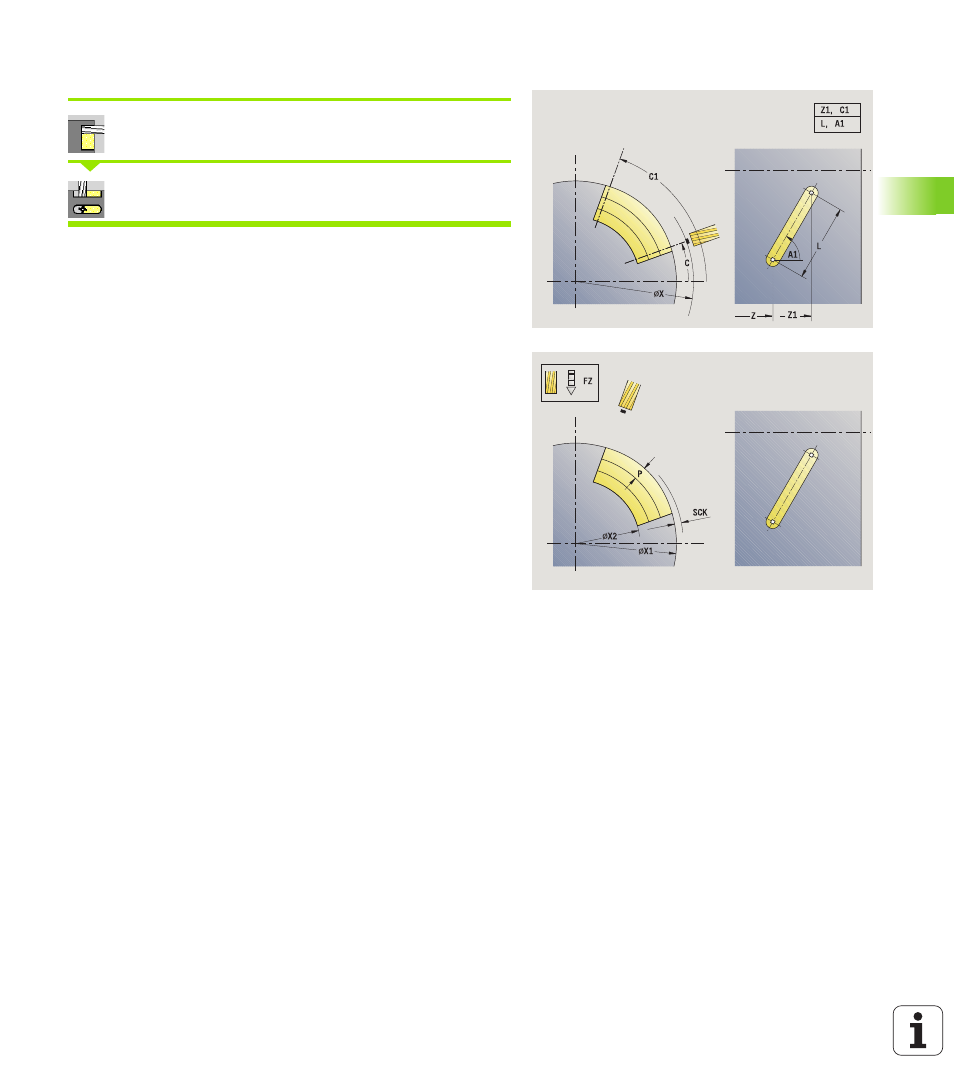

Канавка радиальная
Выберите Фрезерование
Выберите канавку радиально
Цикл изготавливает канавку на боковой поверхности. Ширина
канавки соответствует диаметру фрезы.
Параметры цикла (первое окно ввода)
X, Z
Начальная точка
C
Угол шпинделя (позиция оси C)
Z1
Целевая точка канавки
C1
Угол целевой точки канавки (по умолчанию: угол
шпинделя С)
L
Длина канавки
A
Угол к оси Z (по умолчанию: 0)
X1
Верхняя грань фрезы (размер диаметра) - (по
умолчанию: начальная точка X)
X2
Дно фрезерования
P
Глубина врезания (по умолчанию: общая глубина за
одну подачу)
FZ
Подача врезания (по умолчанию: активная подача)
SCK
Безопасное расстояние в направлении врезания
G14
Точка смены инструмента (смотри страница 134)
T
Номер места револьверной головки
Ид. номер Идентификационный номер (ID) инструмента
S
Частота вращения/Скорость резания
F
Подача на оборот
MT
M после T: М-функция, которая выполняется после
вызова инструмента Т.
