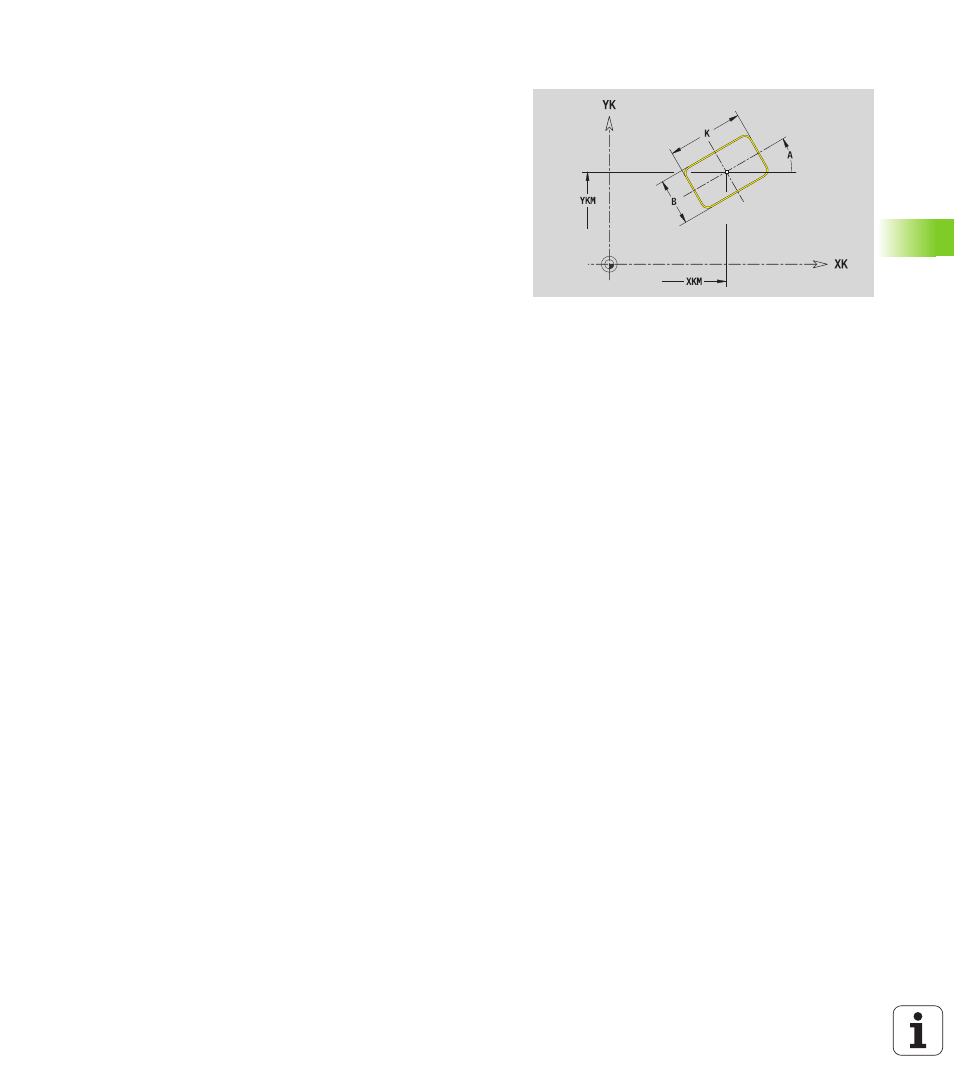

Прямоугольник, торцовая поверхность
Эталонный размер ZR можно определить с помощью функции
"Выбор опорной плоскости"(смотри страница 431).
ICP генерирует:
Идентификатор раздела STIRN с параметром "Эталонный
размер". При вложенных контурах ICP генерирует только
идентификатор раздела.
G308 с параметрами "Имя контура" и "Глубина фрезерования".
G305 с параметрами фигуры.
G309.
Исходные данные, торцовая поверхность
Ид. номер Имя контура
PT
Глубина фрезерования
ZR
Эталонный размер
Параметры фигуры
XKM, YKM Центр фигуры (декартовы координаты)
A
Угловое положение (привязка: ось XK)
K
Длина
B
Ширина
BR
Скругление
