Продольная линейная обработка
Выберите Отдельные проходы
Выберите Линейную обработку в продольном
направлении
Выкл: инструмент останавливается в конце
цикла
Вкл: инструмент возвращается к точке старта

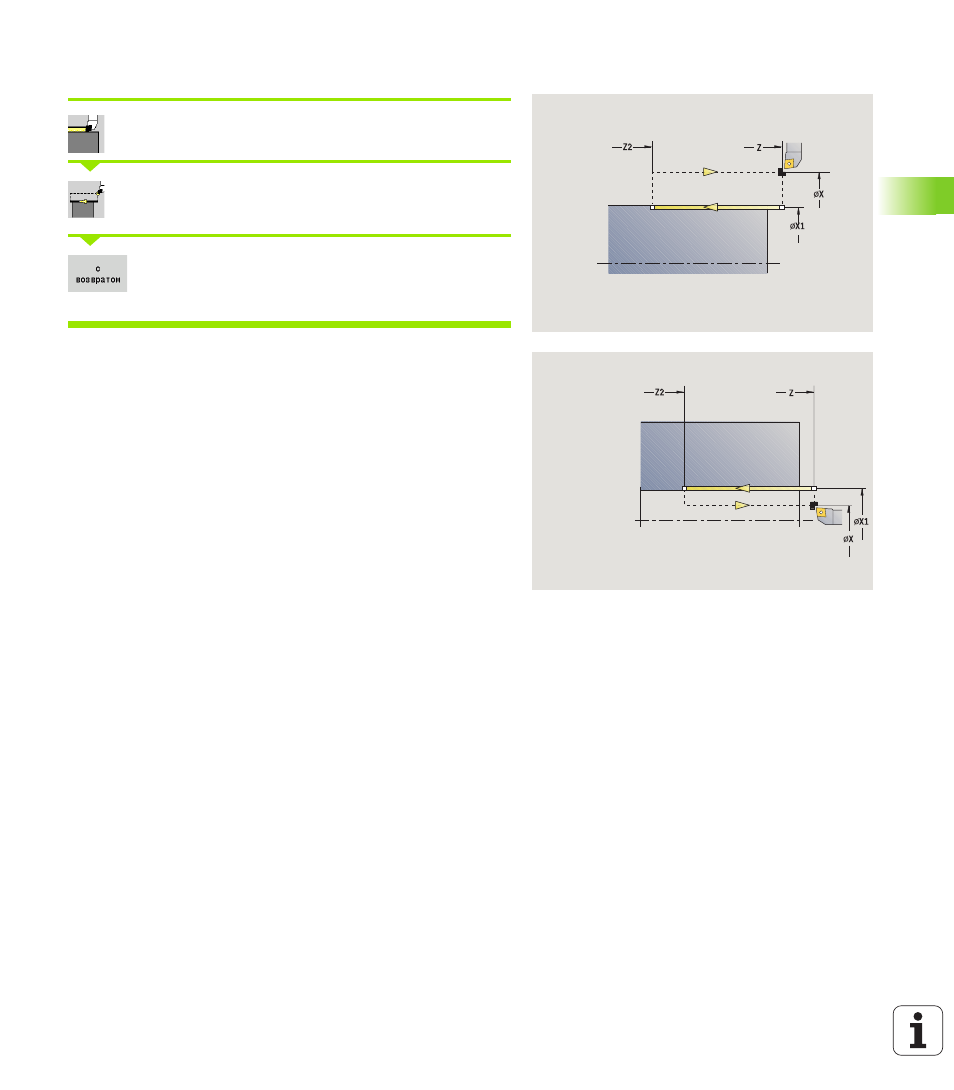

Продольная линейная обработка
Инструмент двигается от стартовой точки на подаче к конечной
точке Z2 и останавливается там в конце цикла.
Контур, линейно, продольно (с возвратом)
Инструмент подъезжает, делает продольный проход и
возвращается в конце цикла к стартовой точке (см. рисунок).
Тип обработки для доступа к базе технологических данных:
чистовая обработка
Отработка цикла "с возвратом"
1 перемещение от стартовой точки к начальной точке X1
2 перемещение на подаче к конечной точке Z2
3 поднятие и возврат параллельно оси в точку старта
Параметры цикла
X, Z
Начальная точка
X1
Начальная точка контура (при "с возвратом")
Z2
Конечная точка контура
T
Номер места револьверной головки
G14
Точка смены инструмента (при "с возвратом")
Ид. номер Идентификационный номер (ID) инструмента
S
Число оборотов/Скорость резания
F
Подача на оборот
MT
M после T: М-функция, которая выполняется после
вызова инструмента Т.
MFS
М в начале: М-функция, которая выполняется в
начале шага обработки.
MFE
М в конце: М-функция, которая выполняется в конце
шага обработки.
WP
Индикация того, каким шпинделем заготовки будет
отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней
поверхности
