HEIDENHAIN CNC PILOT 640
239
4.5
Цик
л
ы
прорезки
Прорезное точение радиально –
Расширенный режим
Выберите Циклы прорезки
Выберите Прорезное точение
Выберите Прорезное точение радиальное
Активируйте клавишу Softkey Расширенный

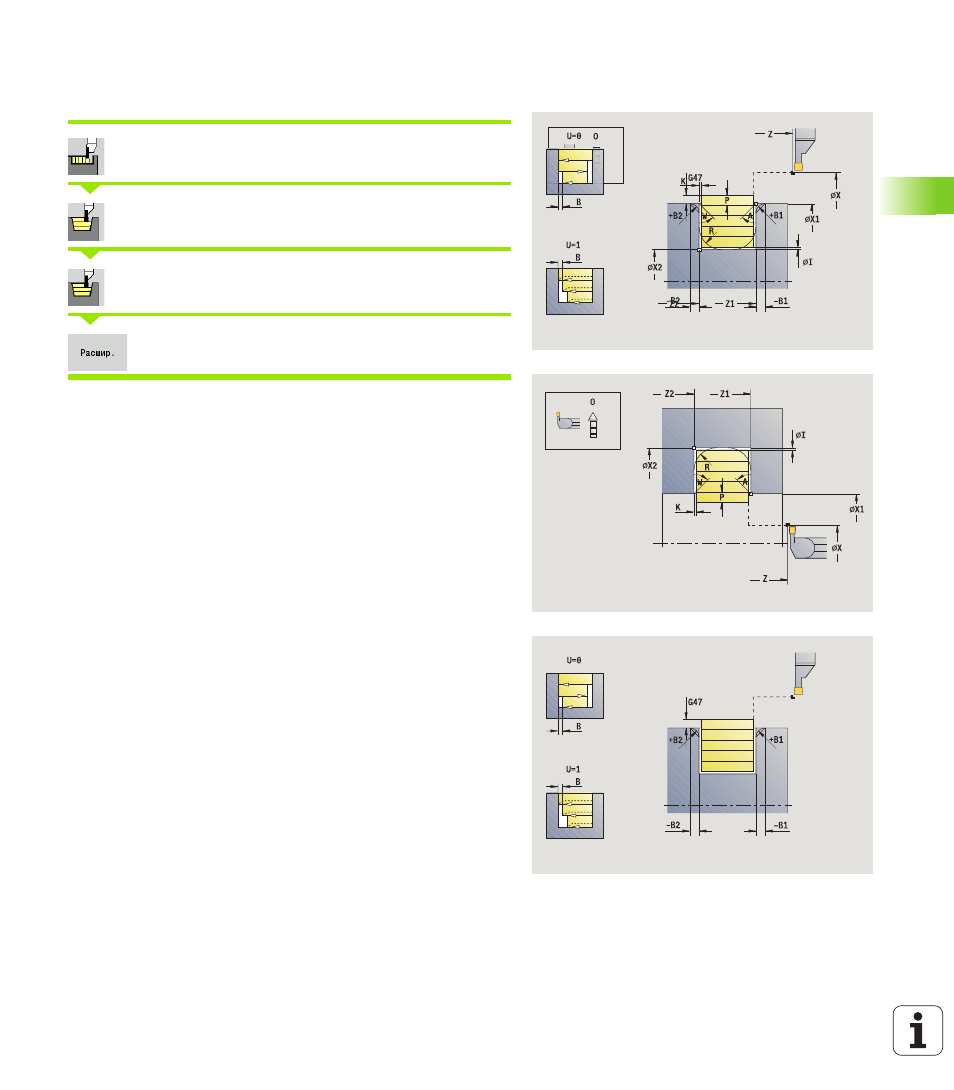

Цикл снимает стружку с описанной через стартовую точку X/
начальную точку Z1 и конечную точку контура области с учетом
припусков (см. также “Токарная прорезка” на странице 235).
Параметры цикла
X, Z
Начальная точка
X1, Z1
Начальная точка контура
X2, Z2
Конечная точка контура
P
Глубина врезания: максимальная глубина врезания
O
Подача врезания (по умолчанию: активная подача)
I, K
Припуск X, Z
A
Начальный угол (диапазон: 0° <= A < 90°)
W
Конечный угол (диапазон: 0° <= W < 90°)
R
Скругление
G14
Точка смены инструмента (смотри страница 134)
T
Номер места револьверной головки
Ид. номер
Идентификационный номер (ID) инструмента
S
Частота вращения/Скорость резания
F
Подача на оборот
B1, B2
Фаска/скругление (B1 начало контура; B2 конец
контура)
B>0: радиус скругления
B<0: ширина фаски
B
Ширина смещения (по умолчанию: 0)
U
Токарная обработка в одном направлении
(значение по умолчанию: 0)
0: двунаправленная
1: однонаправленная
G47
Безопасное расстояние (смотри страница 134)
