HEIDENHAIN CNC PILOT 640
365
4.9
Ша
б
л
он
св
ер
л
ения
и
фрез
еров
ания

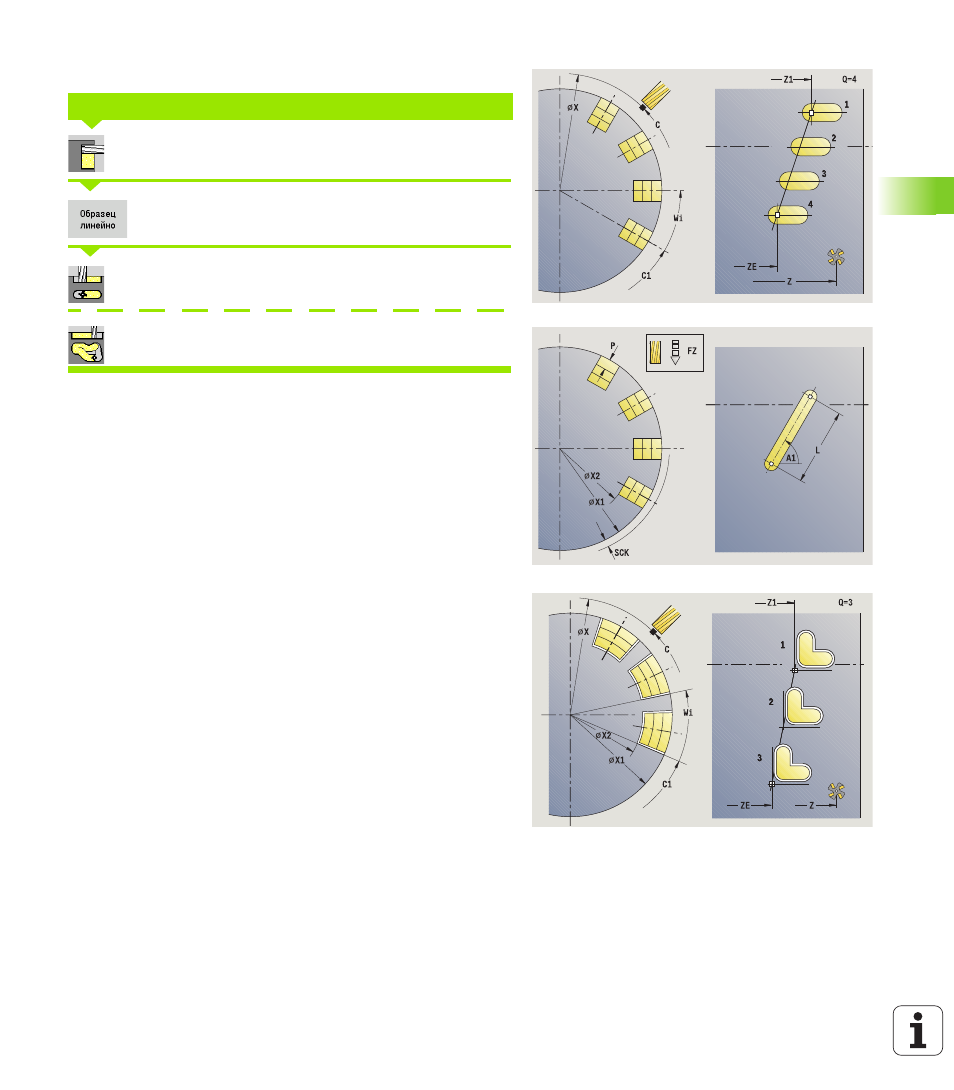

Линейный шаблон фрезерования радиально
Выберите Фрезерование
Активируйте клавишу Softkey Шаблон линейный
Выберите Радиальную канавку
Выберите Контур радиально ICP
Шаблон линейный подключается при циклах фрезерования для
создания шаблона фрезерования с равномерными промежутками
на одной линии на боковой поверхности.
Позиции шаблона задаются при помощи конечной точки шаблона
и приращения угла или приращения угла и количества канавок.
Дополнительно необходимы параметры обработки
фрезерованием.
ЛИНЕЙНЫЙ ШАБЛОН ФРЕЗЕРОВАНИЯ РАДИАЛЬНО
Параметры цикла
X, Z
Начальная точка
C
Угол шпинделя (позиция оси C) – (по умолчанию:
текущий угол шпинделя)
Q
Количество канавок
Z1
Стартовая точка шаблона (позиция 1 канавки)
ZE
Конечная точка шаблона (по умолчанию: Z1)
C1
Угол 1 канавки (начальный угол)
Wi
Приращение угла (расстояние) – (по умолчанию:
обработка фрезерованием распределяется на равных
расстояниях на окружности)
