HEIDENHAIN CNC PILOT 640 297
4.6
Цик
л
ы
резьбы
и
выт
о
чки

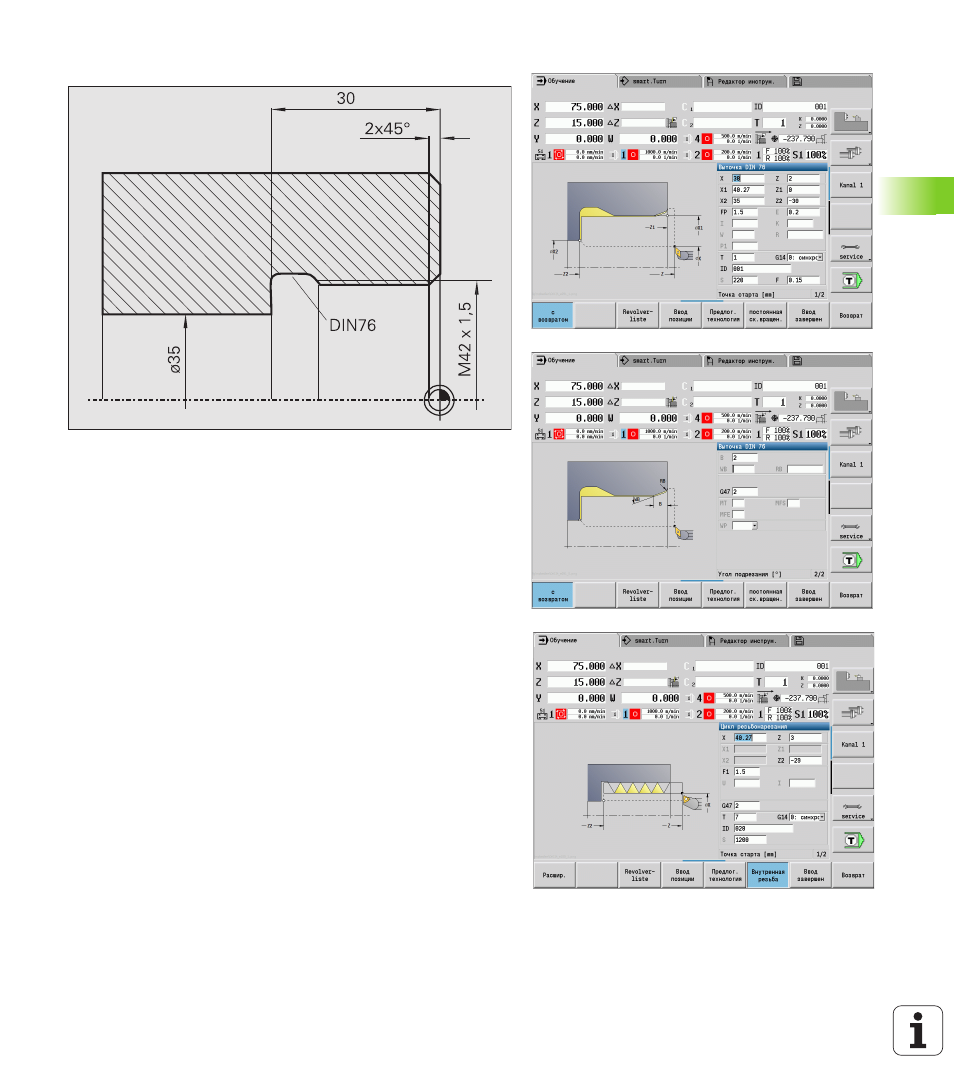

Внутренняя резьба и выточка резьбы
Обработка выполняется в два этапа. Выточка резьбы DIN 76
производит выточку и надрез резьбы. После этого цикл резьбы
изготавливает резьбу.
1 шаг
Программирование параметров выточки и нареза резьбы в двух
окнах ввода.
CNC PILOT определяет параметры выточки из таблицы норм.
При надрезе резьбы предварительно задается только ширина
фаски. Угол 45° является значением по умолчанию для угла
надреза WB.
Данные инструмента
 Токарный инструмент (для внутренней обработки)
 WO = 7 – ориентация инструмента
 A = 93° – установочный угол
 B = 55° – угол при вершине
2 шаг
Цикл нареза резьбы (продольно) нарезает резьбу. Шаг резьбы
задается заранее, CNC PILOT берет остальные значения из
таблицы норм.
Обратите внимание на положение Softkey внутренняя резьба.
Данные инструмента
 Инструменты для нарезания резьбы (для внутренней
обработки)
 WO = 7 – ориентация инструмента
