ICP-программирование
5.10
Эл
ем
е
н
ты
ко
н
тур
а
, обра
зу
ющ
ая
5.10 Элементы контура,
образующая
С помощью "Контурных элементов торцовой поверхности"
создаются сложные контуры фрезерования.
Режим циклов: контуры радиальных ICP-циклов фрезерования
smart.Turn: контуры для обработки с помощью оси С
Размеры элементов контура поверхности образующей задаются в
декартовой или полярной системе координат. Альтернативно
размеру угла может употребляться размер отрезка.
Переключение осуществляется с помощью Softkey (см. таблицу).

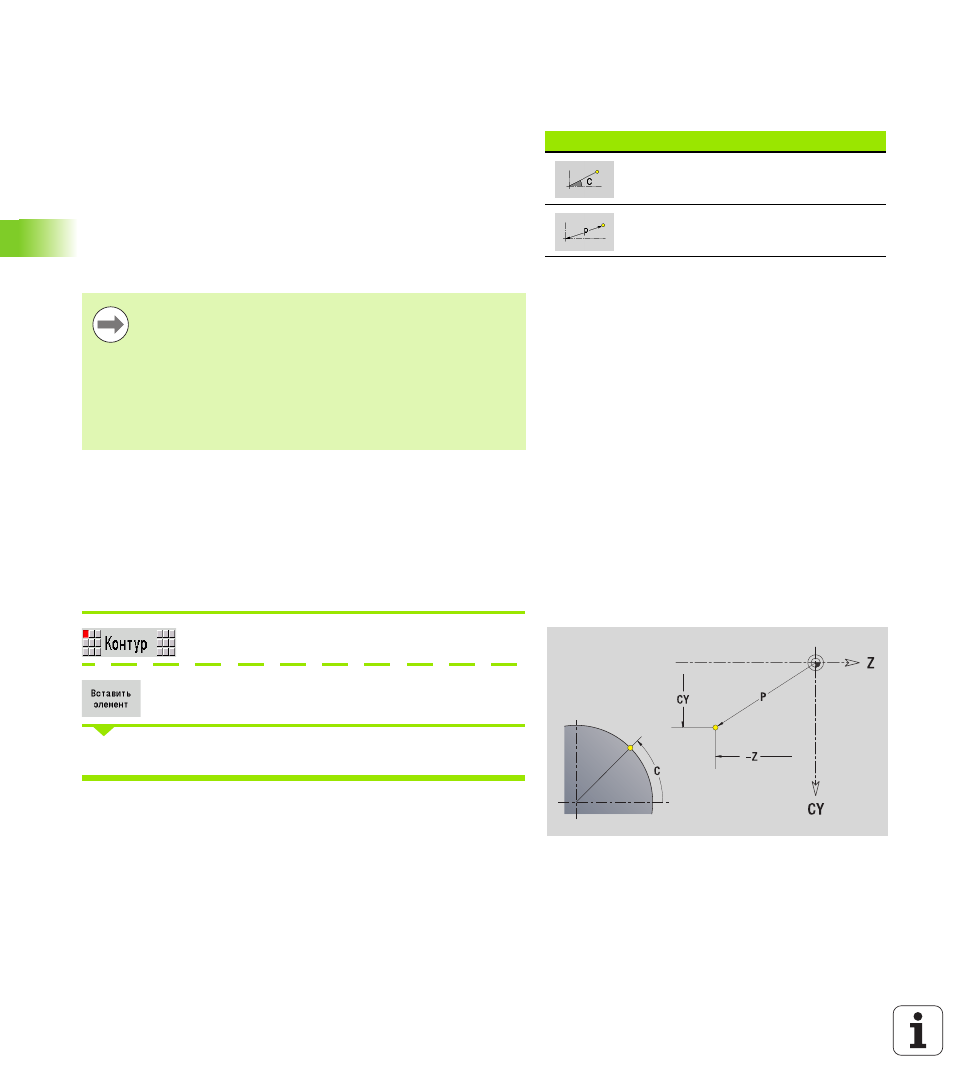

Точка старта контура на образующей
В первом элементе контура точения введите координаты
стартовой точки и целевой точки. Ввод точки старта возможен
только в первом элементе контура. В последующих элементах
контура точка старта получается из предыдущего элемента
контура.
Нажмите кнопку меню Контур
Нажмите Softkey Добавить элемент
Определение стартовой точки
Softkey полярных координат
Переключает поле с размера
отрезка на ввод угла C.
Переключает поле на ввод
полярного размера P.
Размер отрезка соответствует развертке образующей
на эталонном диаметре.
Для контуров поверхности образующей эталонный
диаметр устанавливается в цикле. Этот диаметр
считается для всех следующих элементов контура
ссылкой на размер отрезка.
При вызове из smart.Turn эталонный диаметр
определяется по исходным данным.
Параметры для определения стартовой точки
ZS
Стартовая точка контура
CYS
Стартовая точка контура как размер отрезка (привязка:
диаметр XS)
P
Стартовая точка контура, полярные координаты
C
Стартовая точка контура, полярная – угол
