524
База данных по инструментам и технологиям
7.3
Данные
инстр
умента

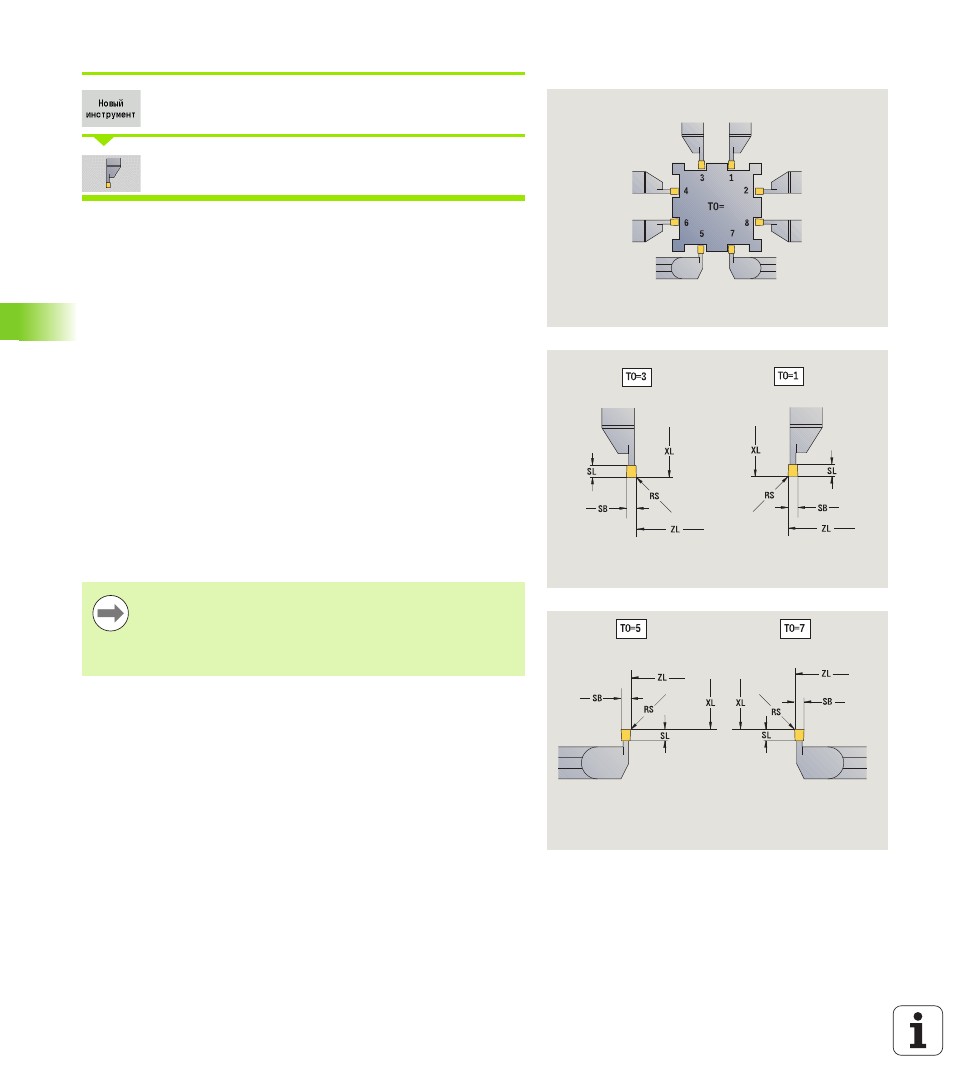

Прорезной инструмент
Выберите новый инструмент
Выберите прорезной инструмент
Прорезной инструмент применяется для прорезания, отрезания,
прорезного точения и чистовой обработки (только smart.Turn).
Специальные параметры грибовидного инструмента
RS
Радиус режущей кромки
SW
Угол при вершине
SB
Ширина режущей кромки
SL
Длина кромки
DS
Специальная коррекция
SUT Тип инструмента ( обязательно для AAG в TURN PLUS)
0: Прорезание
1: Отрезка
2: Токарная прорезка
DN
Ширина инструмента
SD
Диаметр стержня
ET
Максимальная глубина погружения
NL
Полезная длина
RW
Угол отгиба (только по оси В)
Другие параметры инструмента: см. Страница 519
С помощью Коррекции износа DX, DZ износ
компенсируется по сторонам режущей кромки,
прилегающим точке привязки. Специальная коррекция
DS компенсирует износ третьей стороны режущей
кромки.
