HEIDENHAIN CNC PILOT 640
525
7.3
Данные
инстр
умента
Резьбовой инструмент
Выберите новый инструмент
Выберите резьбовой инструмент

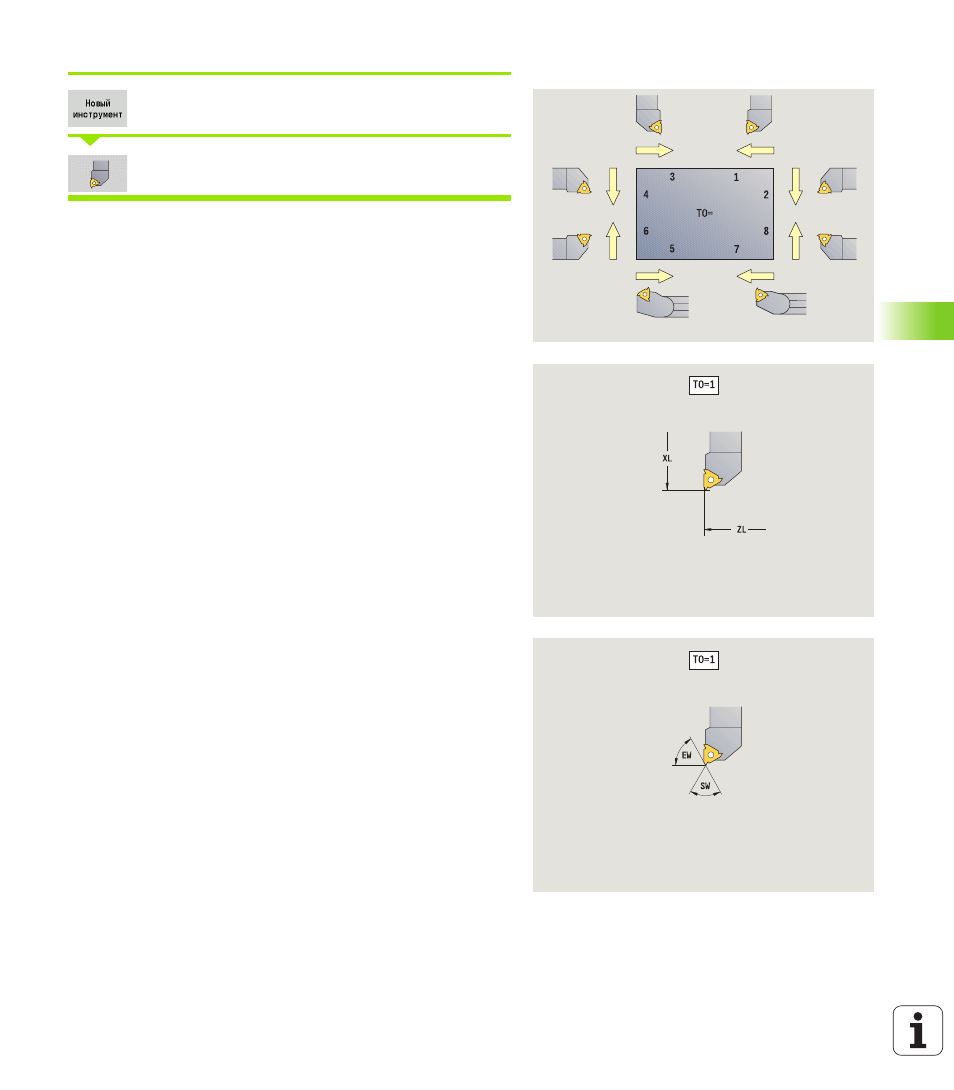

На вспомогательных рисунках поясняется назначение размеров
инструмента.
Специальные параметры резьбового инструмента
RS
Радиус режущей кромки
SB
Ширина режущей кромки
EW Установочный угол (диапазон: 0° <= EW <= 180°)
SW
Угол при вершине (диапазон: 0° <= SW <= 180°)
DN
Ширина инструмента
SD
Диаметр стержня
ET
Максимальная глубина погружения
NL
Полезная длина
Другие параметры инструмента: см. Страница 519
