HEIDENHAIN CNC PILOT 640
319
4.8
Цик
л
ы
фрез
еров
ания

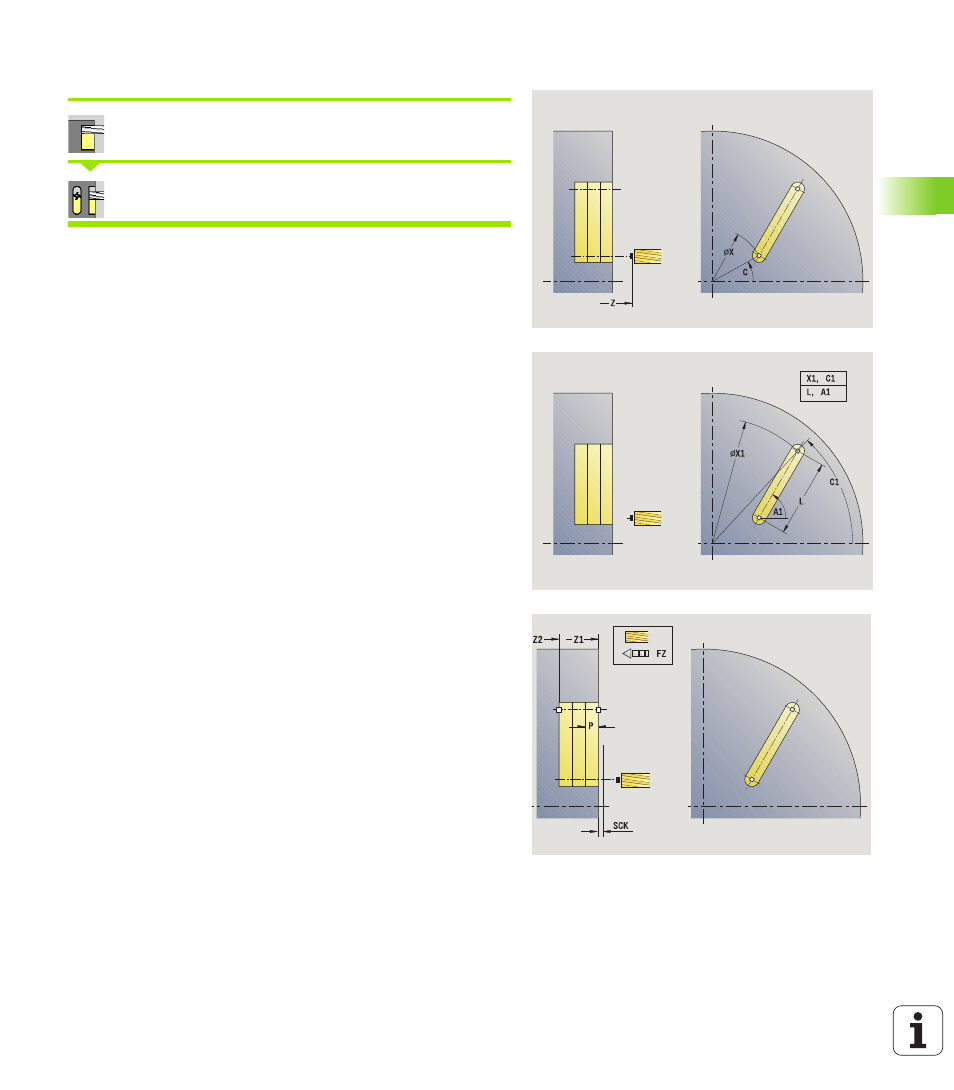

Канавка аксиальная
Выберите Фрезерование
Выберите Аксиальную канавку
Цикл изготавливает канавку на торцевой поверхности. Ширина
канавки соответствует диаметру фрезы.
Тип обработки для доступа к технологических базе данных:
фрезерование
Комбинации параметров для позиции и положения канавки:
X1, C1
L, A1
Параметры цикла
X, Z
Начальная точка
C
Угол шпинделя (позиция оси C)
X1
Целевая точка канавки в Х (диаметральный размер)
C1
Угол целевой точки канавки (по умолчанию: угол
шпинделя С)
L
Длина канавки
A1
Угол к оси Х (по умолчанию: 0)
Z1
Верхняя грань фрезервания (по умолчанию: точка
старта Z)
Z2
Дно фрезерования
P
Глубина врезания (по умолчанию: общая глубина за
одну подачу)
FZ
Подача врезания (по умолчанию: активная подача)
SCK
Безопасное расстояние (смотри страница 134)
G14
Точка смены инструмента (смотри страница 134)
T
Номер места револьверной головки
Ид. номер Идентификационный номер (ID) инструмента
S
Частота вращения/Скорость резания
F
Подача на оборот
MT
M после T: М-функция, которая выполняется после
вызова инструмента Т.
MFS
М в начале: М-функция, которая выполняется в
начале шага обработки.
MFE
М в конце: М-функция, которая выполняется в конце
шага обработки.
WP
Индикация того, каким шпинделем заготовки будет
отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней
поверхности
