Фаска/скругление, поверхность образующей
Выберите элементы формы
Выберите фаску
Выберите скругление
Введите Ширину фаски BR или Радиус скругления BR.
Фаска/скругление в качестве первого элемента контура: введите
положение элемента AN.

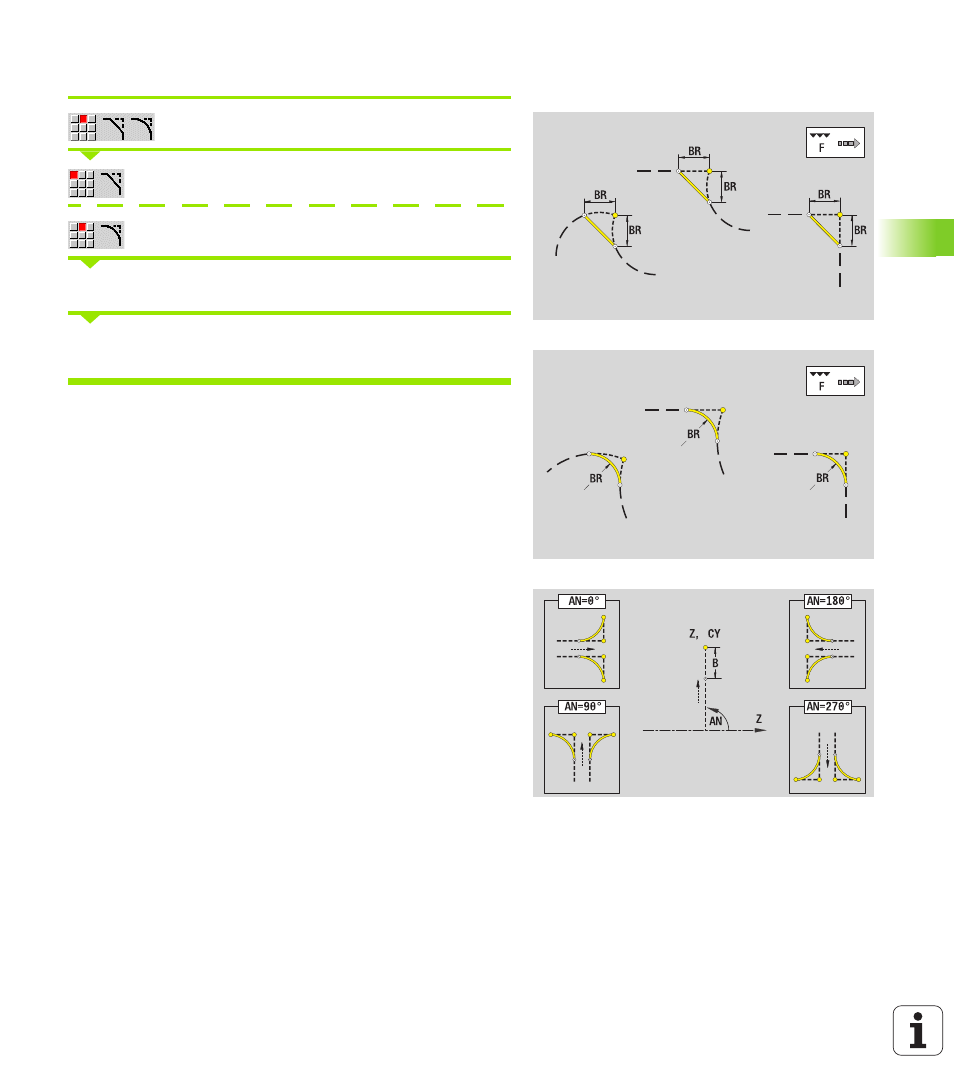

Фаски/скругления определяются на углах контура. "Угол контура"
- это точка пересечения вводящего и выводящего элемена
контура. Фаска/скругление могут быть рассчитаны лишь тогда,
когда известен выводящий элемент контура.
ICP интегрирует фаску/скругление в smart.Turn в базовый
элемент G111, G112 или G113.
Контур начинается фаской/скруглением: задайте позицию
"подразумеваемого угла" в качестве стартовой точки. Затем
выберите в качестве элемента формы фаску или скругление.
Поскольку "вводящий элемент контура" отсутствует, необходимо
определить с помощью Положения элемента AN однозначное
положение фаски/скругления.
ICP преобразует фаску/скругление в начале контура в линейный
или круговой элемент.
Параметр
BR
Ширина фаски/радиус скругления
AN
Положение элемента
F: см. Атрибуты обработки Страница 379
