Тип обработки для доступа к технологических базе данных:
черновая обработка
I, K
Припуск X, Z
J

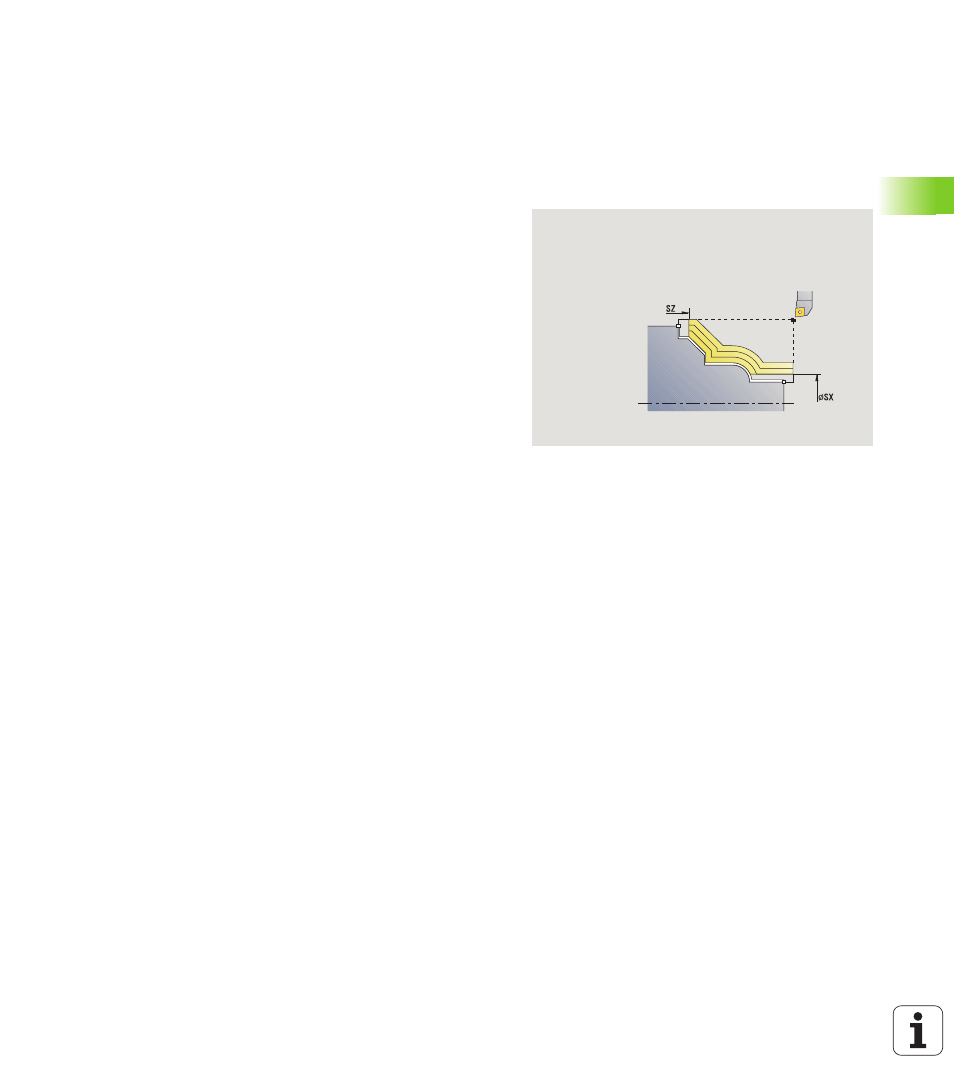

Припуск заготовки – цикл производит снятие стружки
J=0: с позиции инструмента
J>0: на описанном припуском заготовки участке
HR
Задание направления основной обработки
SX, SZ
Ограничения прохода (смотри страница 134)
G47
Безопасное расстояние (смотри страница 134)
G14
Точка смены инструмента (смотри страница 134)
T
Номер места револьверной головки
Ид. номер Идентификационный номер (ID) инструмента
S
Частота вращения/Скорость резания
F
Подача на оборот
BP
Длительность паузы: промежуток времени для
прерывания движения. Благодаря прерванной
подаче ломается стружка.
BF
Длительность подачи: интервал времени до
следующей паузы. Благодаря прерванной подаче
ломается стружка.
A
Угол подвода (привязка: Z-ось) – (по умолчанию:
параллельно оси Z)
W
Угол отвода (привязка: Z-ось) – (по умолчанию:
перпендикулярно оси Z)
XA, ZA
Начальная точка заготовки (действует только тогда,
когда заготовка не запрограммирована):
XA, ZA не запрограммированы: контур заготовки
рассчитывается из позиции инструмента и ICP-
контура.
XA, ZA запрограммированы: задание угловой
точки заготовки.
MT
M после T: М-функция, которая выполняется после
вызова инструмента Т.
MFS
М в начале: М-функция, которая выполняется в
начале шага обработки.
MFE
М в конце: М-функция, которая выполняется в конце
шага обработки.
WP
Индикация того, каким шпинделем заготовки будет
отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней
поверхности
