Страница 422
422
ICP-программирование
5.9
Эл
ем
ен
ты
ко
н
тур
а,
торцов
ая
пов
ер
хно
сть

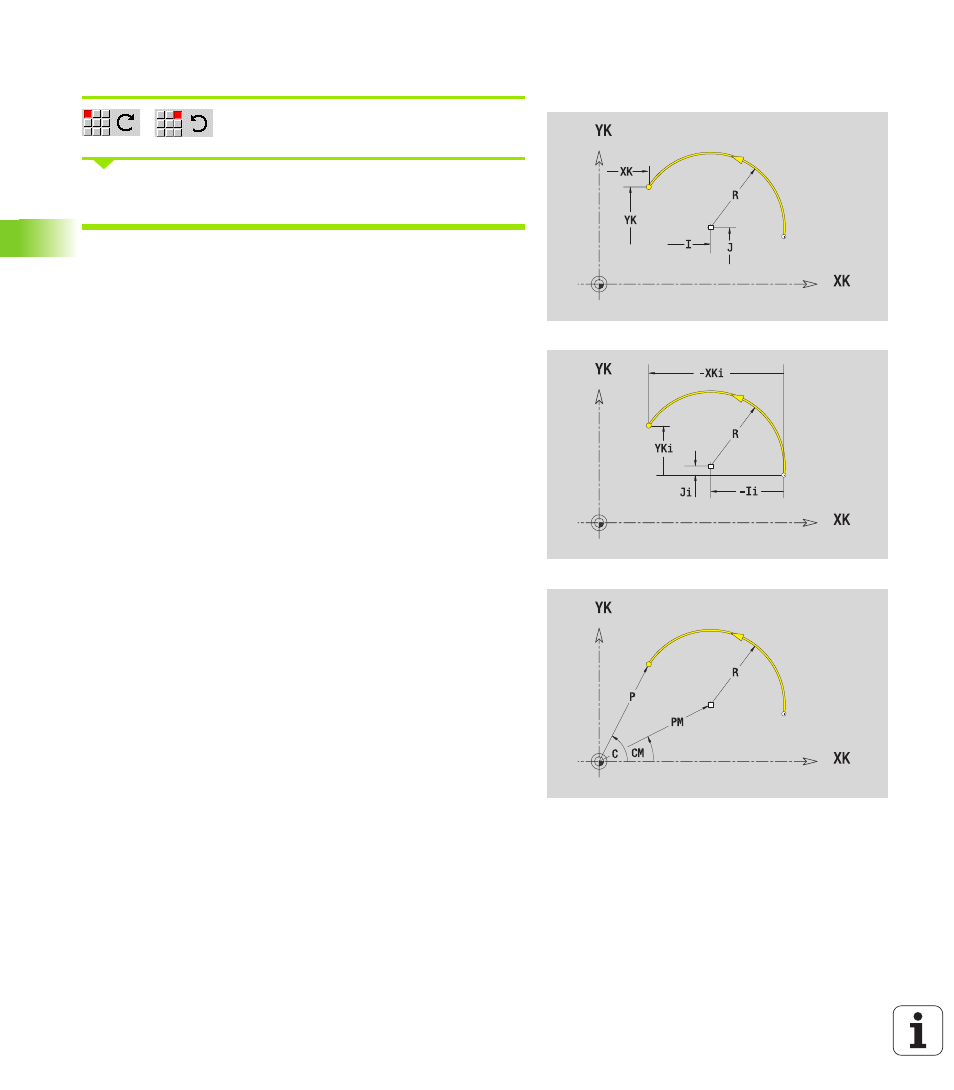

Дуга окружности, торцовая поверхность
Выберите направление вращения дуги
Задайте размеры линии и переход к следующему элементу
контура.
ICP генерирует G102 или G103 в smart.Turn.
Параметры
XK, YK
Целевая точка (конечная точка дуги)
XKi, YKi Целевая точка, инкрементальная (расстояние
стартовая точка – целевая точка)
P
Целевая точка, полярная (радиус)
Pi
Целевая точка, полярная, инкрементальная
(расстояние стартовая точка – целевая точка)
C
Целевая точка – угол
Ci
Целевая точка, полярная, инкрементальная – угол
(относительно стартовой точки)
I, J
Центр дуги
Ii, Ji
Центр дуги, инкрементальный (расстояние стартовая
точка – центр по X, Z)
PM
Центр дуги, полярные координаты
PMi
Центр дуги, полярный, инкрементальный (расстояние
стартовая точка – центр)
CM
Центр дуги, полярный - угол
CMi
Центр дуги, полярный, инкрементальный – угол
(относительно стартовой точки)
R
Радиус
ANs
Угол касательной в стартовой точке
ANe
Угол касательной в целевой точке
ANp
Угол к предыдущему элементу
ANn
Угол к следующему элементу
F: см. Атрибуты обработки Страница 379
