7.3 Данные инструмента
Общие параметры инструментов
Приведенные в следующей таблице параметры доступны для
всех типов инструментов. Параметры, зависящие от типа
инструмента, рассматриваются в последующих главах.
Общие параметры инструмента
ID
Идентификационный номер - имя инструмента, макс.
длина 16 знаков
TO

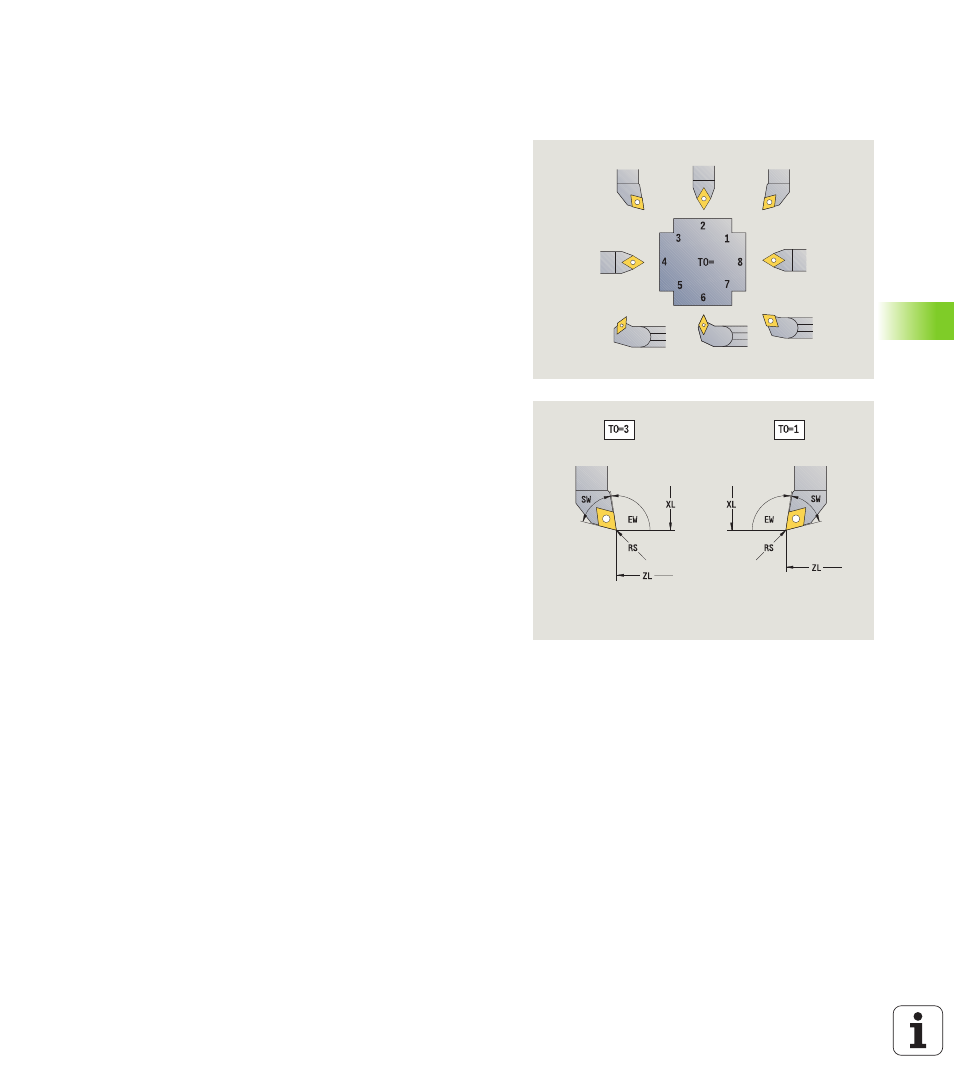

Ориентация инструмента (см. индекс на вспомогательном
рисунке)
XL
Установочный размер по X
ZL
Установочный размер по Z
DX
Коррекция износа по X (диапазон: –100 мм < DX < 100 мм)
DZ
Коррекция износа по Z (диапазон: –100 мм < DZ < 100 мм)
DS
Специальная коррекция (диапазон: –100 мм < DZ < 100 мм)
MD Направление вращения (по умолчанию: не задано)
3: M3
4: M4
QT
(Ссылка на) текст инструмента
CW
С-угол места наклона: положение оси С для определения
рабочего положения инструмента (функция, зависящая от
станка)
SS
Материал режущей кромки (обозначение материала для
доступа к технологической базе данных)
CK
Коэффициент коррекции G96 (по умолчанию: 1)
FK
Коэффициент коррекции G95 (по умолчанию: 1)
DK
Коэффициент коррекции Deep (по умолчанию: 1)
PLC Дополнительная информация (см. инструкцию по
эксплуатации станка)
MT
Срок службы – предварительно заданное значение для
управления сроком службы (по умолчанию: не задано)
MZ
Количество штук – предварительно заданное значение для
управления сроком службы (по умолчанию: не задано)
RT
Поле индикации Остаточный срок службы
RZ
Поле индикации Остаточное количество изделий
HID
Идентификационный номер (ID): уникальное имя
держателя (макс. 16 знаков)
MTS Ручная смена инструмента:
0: стандартный захват
1: ручная смена инструмента
