HEIDENHAIN CNC PILOT 640
469
5.15
Конт
ур
ы
пл
о
ск
о
сти
YZ
5.15 Контуры плоскости YZ
ICP обеспечивает в smart.Turn следующие контуры для обработки
с помощью оси C:
Сложные контуры, определяемые отдельными контурными
элементами
Фигуры
Отверстия
Шаблоны фигур или отверстий
Отдельная поверхность
Многогранник
Размеры элементов контура XY-плоскости задаются в декартовой
или полярной системе координат. Переключение осуществляется
с помощью Softkey (см. таблицу). Для определения точки можно
совместно использовать декартовы и полярные координаты.

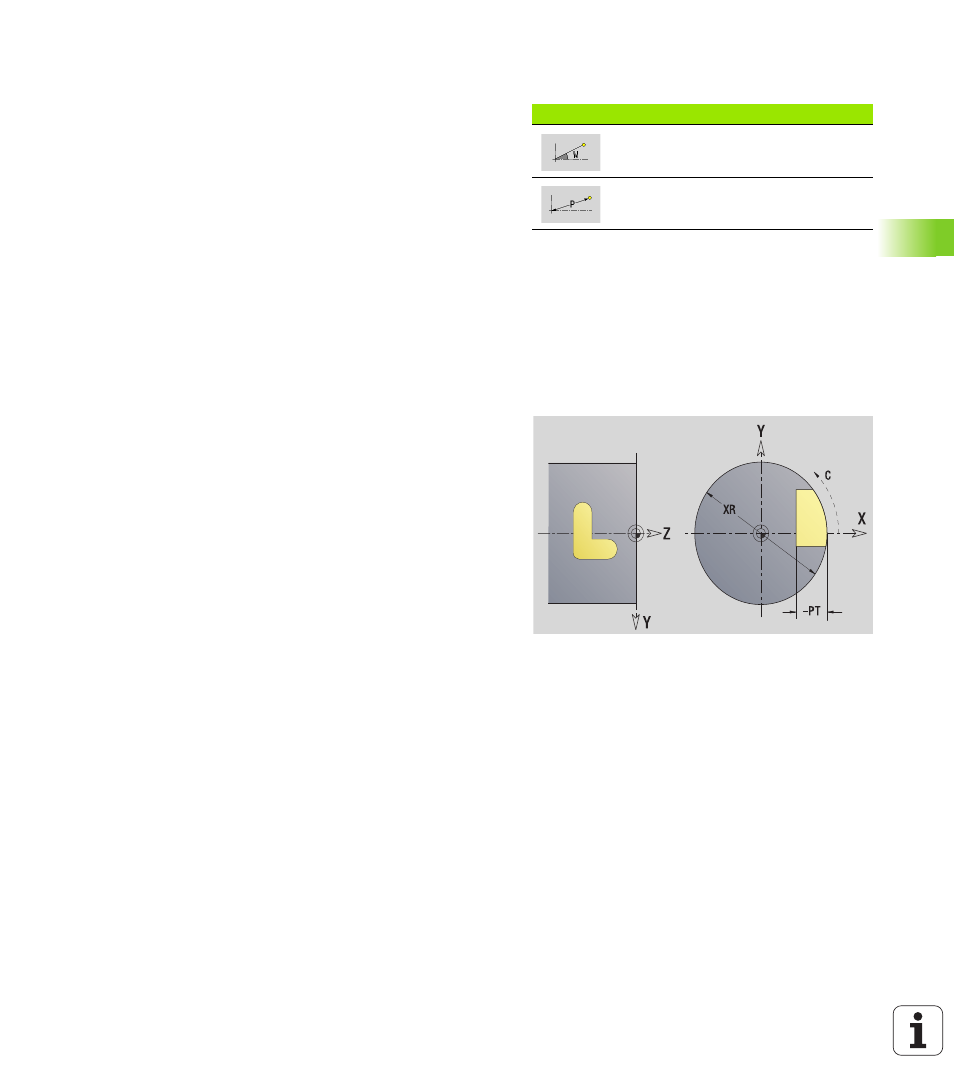

Исходные данные YZ-плоскости
За исходными данными следует определение контура с помощью
отдельных элементов контура.
Эталонный диаметр XR можно определить с помощью функции
"Выбор опорной плоскости"(смотри страница 431).
ICP генерирует:
Идентификатор раздела MANTEL_Y с параметрами "эталонный
диаметр" и "угол шпинделя". При вложенных контурах
идентификатор раздела отпадает.
G308 с параметрами "Имя контура" и "Глубина фрезерования".
G309 в конце описания контура.
Softkey полярных координат
Переключает поле на ввод угла W.
Переключает поле на ввод
радиуса P.
Исходные данные операций фрезерования
ID
Имя контура
PT
Глубина фрезерования
C
Угол шпинделя
XR
Эталонный диаметр
