Режим обучения
4.4
Цик
л
ы
обрабо
тки
рез
ание
м

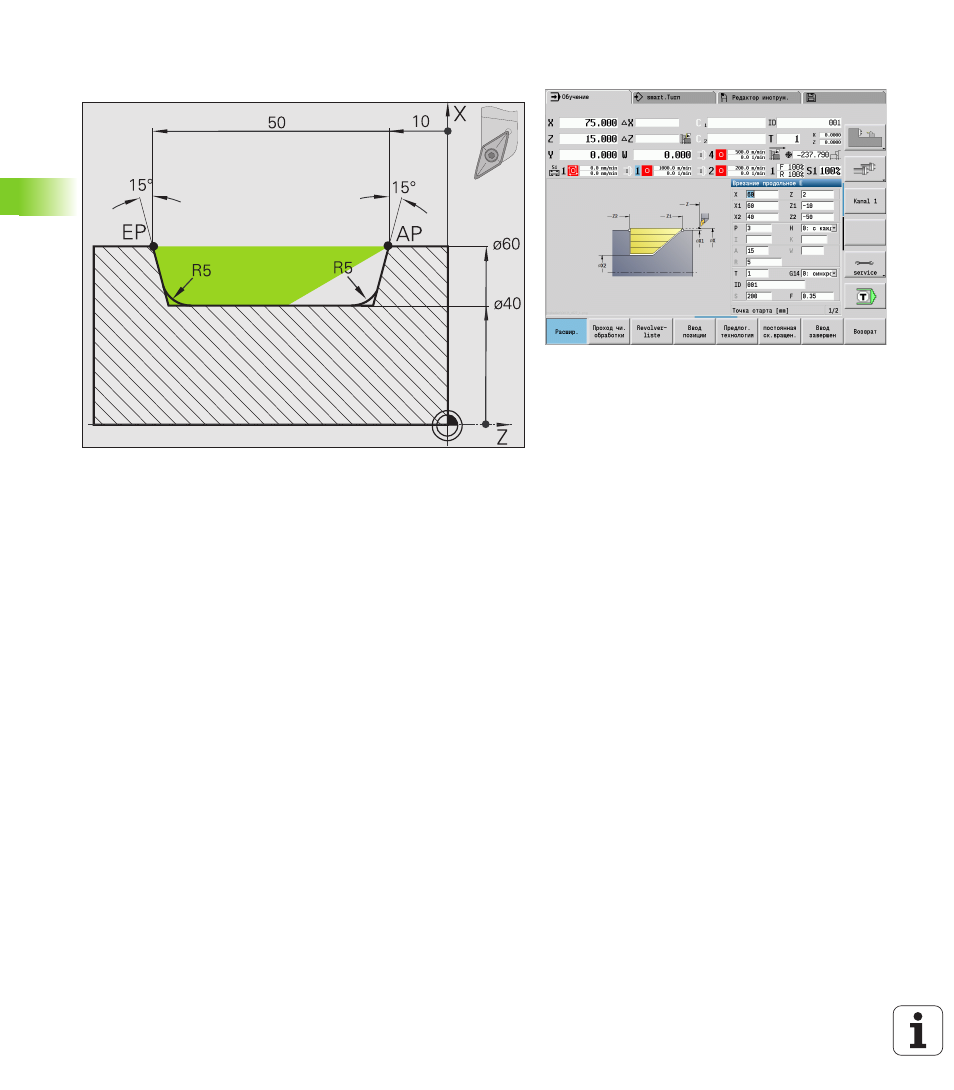

Черновая обработка (удаление материала) путем
использования цикла с врезанием
Используемый инструмент не может врезаться под углом 15°.
Поэтому срезаемый участок обрабатывается в два этапа.
1. этап:
Выделенная область от AP (начальная точка контура) до EP
(конечная точка контура) обрабатывается начерно при помощи
цикла продольного врезания в расширенном режиме с учетом
припусков.
Начальный угол A задается, как определено на чертеже, 15°. CNC
PILOT рассчитывает на основании параметров инструмента
максимально возможный угол погружения. "Оставшийся
материал" остается и снимается во время 2-ого этапа.
"Расширенный режим" используется, для изготовления
скруглений в уклоне контура.
Соблюдайте параметры начальной точки контура X1, Z1 и
конечной точки контура Х2, Z2. Они являются определяющими
для направления резания и подвода – здесь наружная обработка
и подвод "в направлении – X".
Данные инструмента
Токарный инструмент (для наружной обработки)
WO = 1 – ориентация инструмента
A = 93° – установочный угол
B = 55° – угол при вершине
