468
ICP-программирование
5.14
Конт
ур
ы
XY
-пл
о
ск
о
сти

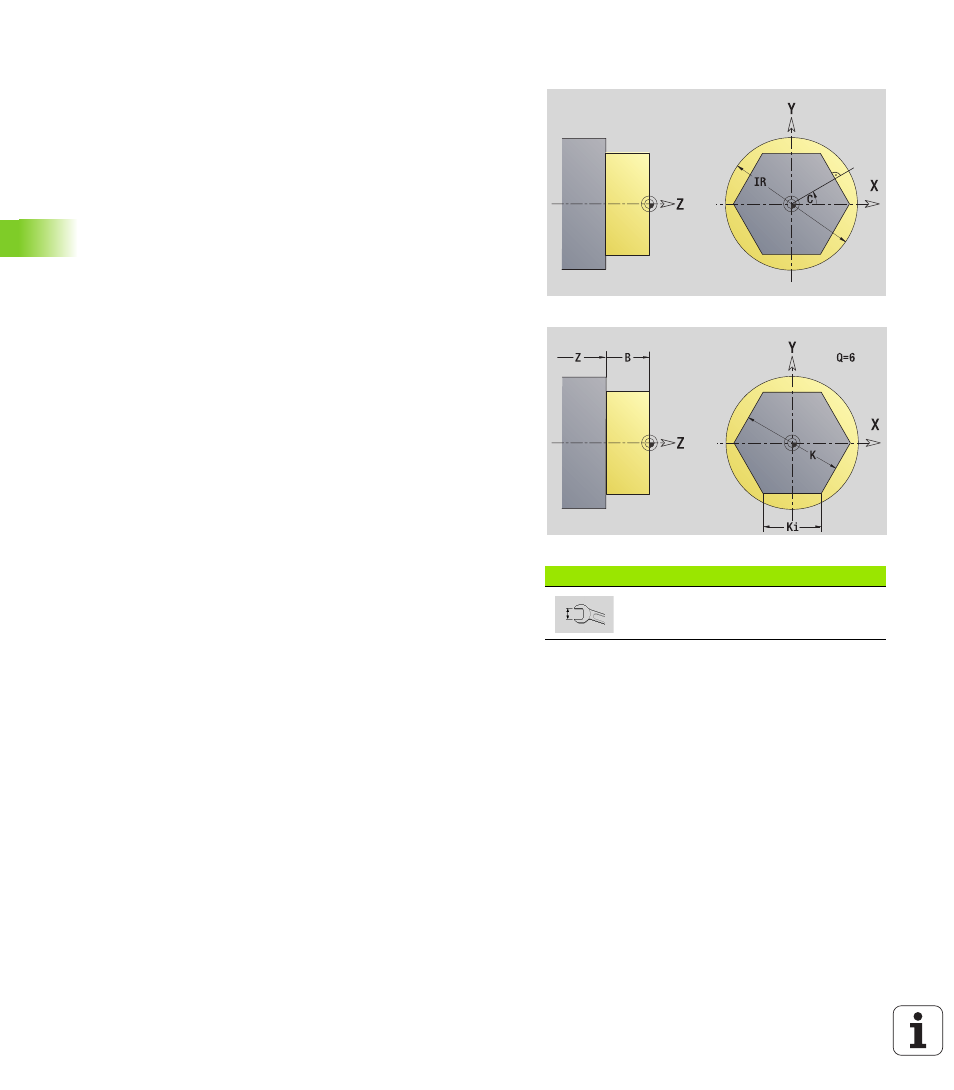

Многогранные поверхности XY-плоскости
Эта функция определяет поверхности многогранника на
плоскости XY.
Переключение между длиной грани(Ki) и размером под ключ (K)
осуществляется с помощью Softkey (см. таблицу справа).
Эталонный размер ZR и Ограничительный диаметр IR можно
определить с помощью функции "Выбор опорной плоскости"
ICP генерирует:
Идентификатор раздела STIRN_Y с параметрами
"ограничительный диаметр", "эталонный размер" и "угол
шпинделя". При вложенных контурах идентификатор раздела
отпадает.
G308 с параметром "Имя контура".
G477 с параметрами многогранника.
G309.
Клавиша Softkey
Переключает поле на ввод размера
под ключ К.
Исходные данные многогранника
ID
Имя контура
C
Угол шпинделя (угловое положение перпендикуляра к
поверхности)
IR
Ограничительный диаметр
Параметры многогранника
Z
Отсчетная грань
Q
Количество поверхностей (Q>=2)
K
Размер под ключ
Ki
Длина грани
B
Ширина (привязка: эталонный размер ZR)
B<0: поверхность в отрицательном направлении Z
B>0: поверхность в положительном направлении Z
