7.4 Технологическая база данных
Технологическая база данных управляет данными резания в
зависимости от вида обработки, материала заготовки и

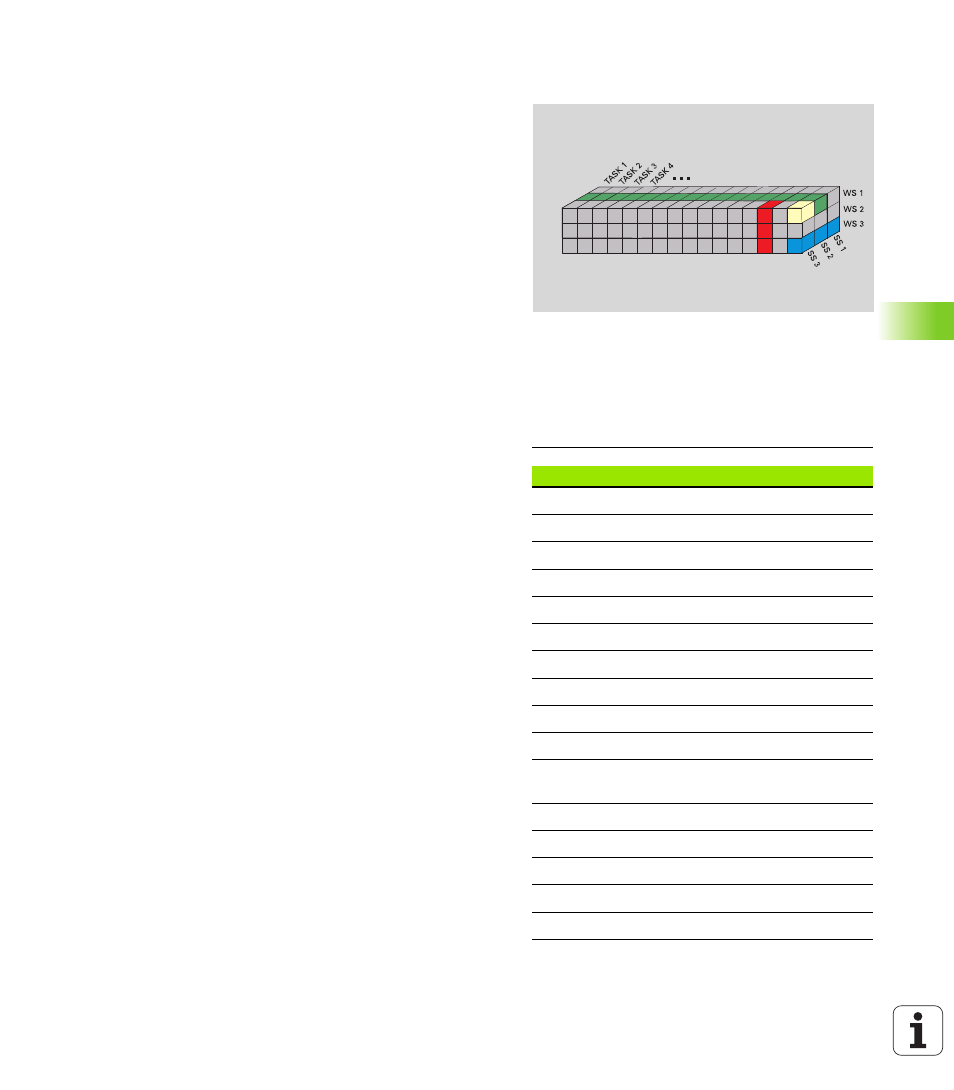

материала резца. На расположенном рядом рисунке
демонстрируется структура базы данных. Каждый отдельный
кубик представляет блок данных резания.
В стандартном объеме технологическая база рассчитана на 9
комбинаций материала заготовки/резца. В качестве опции база
данных может быть расширена до 62 комбинаций материала
заготовки/резца.
CNC PILOT определяет критерии следующим образом:
Тип обработки: в программировании циклов (режим задания
параметров) каждому циклу, а в smart.Turn каждому юниту,
поставлен в соответствие определенный вид обработки (см.
таблицу).
Материал: в программировании циклов материал заготовки
определяется в TSF-меню, а в smart.Turn – в заголовке
программы.
Режущий материал: материал резца приводится в каждом
описании инструмента.
CNC PILOT "выбирает" блок данных резания на основании этих
трех критериев (на рисунке выделено желтым цветом) и
формирует из них предложение по технологическим данным.
Пояснение к применяемым в тексте
сокращениям:
Задание: тип обработки
WS: материал заготовки
SS: режущий материал
Виды обработки
Предварительное сверление
не применяется
Черновая обработка
2
Чистовая обработка
3
Нарезание резьбы резцом
4
Прорезка контура
5
Отрезка
6
Центровка
9
Сверление
8
Зенковка
9
Развертывание
не применяется
Нарезание внутренней
резьбы
11
Фрезерование
12
Чистовое фрезерование
13
Удаление грата
14
Гравирование
15
Токарная прорезка
16
