Отработка цикла
1 включение оси С и позиционирование на ускоренном ходу на
угол шпинделя C (только в режиме задания параметров)
2 расчет распределения проходов (подвод на плоскости
фрезерования, подводы на глубину фрезерования)
Фрезерование контура:
3 подвод в зависимости от радиуса входа R и подача на врезание
для первой плоскости фрезерования
4 фрезерование плоскости
5 подвод для следующей плоскости фрезерования
6 шаги 5-6 повторяются, пока не будет достигнута глубина
фрезерования
Подсказки к параметрам/функциям:
Фрезерование контура или кармана: задается с
помощью Коэффициента перекрытия U.
Направление фрезерования: зависит от
направления фрезерования H и направления
вращения фрезы (siehe „Направление хода фрезы
при фрезеровании контуров” auf Seite 346).
Компенсация радиуса фрезы: осуществляется
(кроме фрезерования контура с JK=0).
Подвод и отвод: при замкнутых контурах стартовой
точкой первого элемента (в прямоугольниках более
длинный элемент) является позиция подвода/
отвода. Выполняется ли подвод по прямой или по
дуге, зависит от радиуса подвода R.

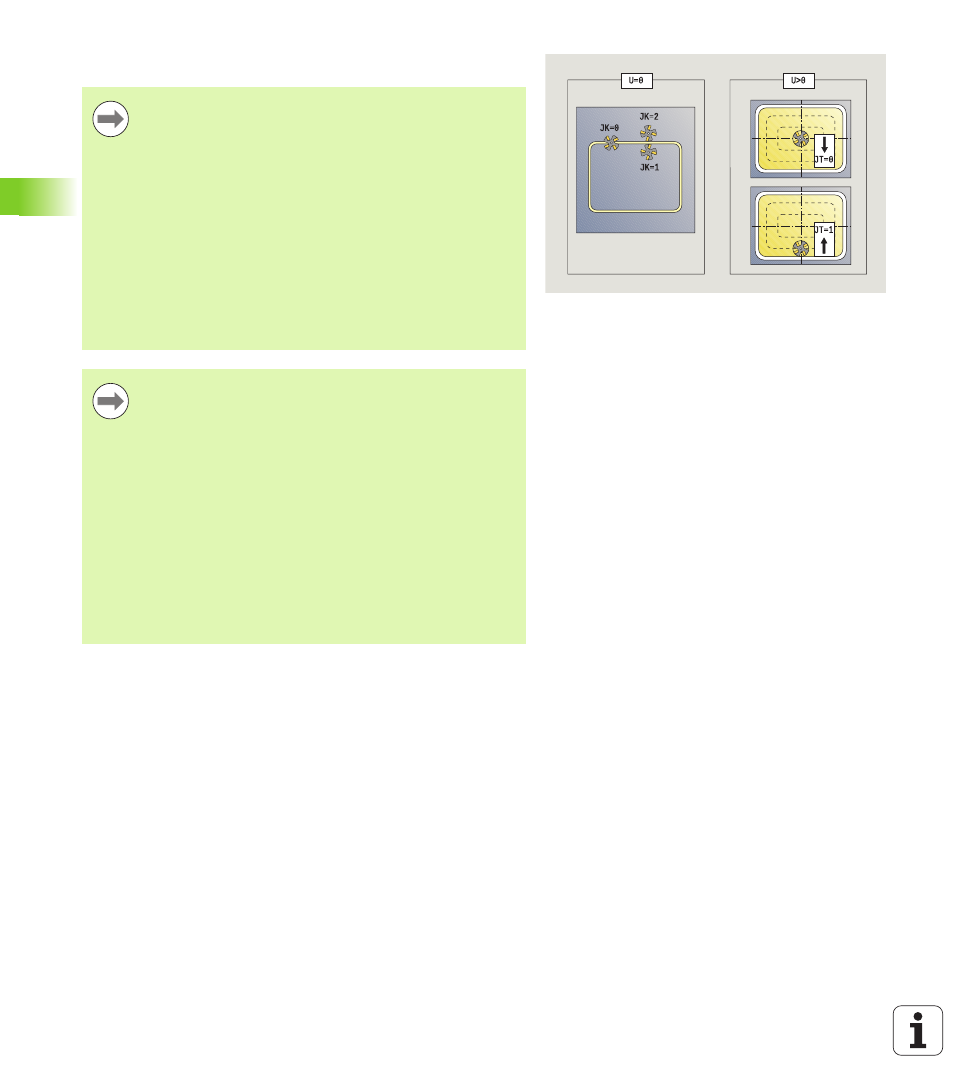

Подсказки к параметрам/функциям:
Фрезерование контура JK задает условие, следует
ли фрезе работать на контуре (центр фрезы на
контуре) или на внутренней/внешней стороне
контура. При открытых контурах работа
производится в направлении изготовления контура.
JK определяет влево или вправо осуществляется
подвод контура.
Фрезерование карманов – черновая обработка
(O=0): при помощи JT задается, фрезеруется карман
изнутри наружу или наоборот.
Фрезерование кармана – чистовая обработка
(O=1): сначала фрезеруются края кармана, а потом
дно кармана. Задайте при помощи JT, фрезеруется
ли дно кармана изнутри наружу или наоборот.
