48 Введение и основные положения
1.8
Ра
зм
ер
ы
инстр
умента

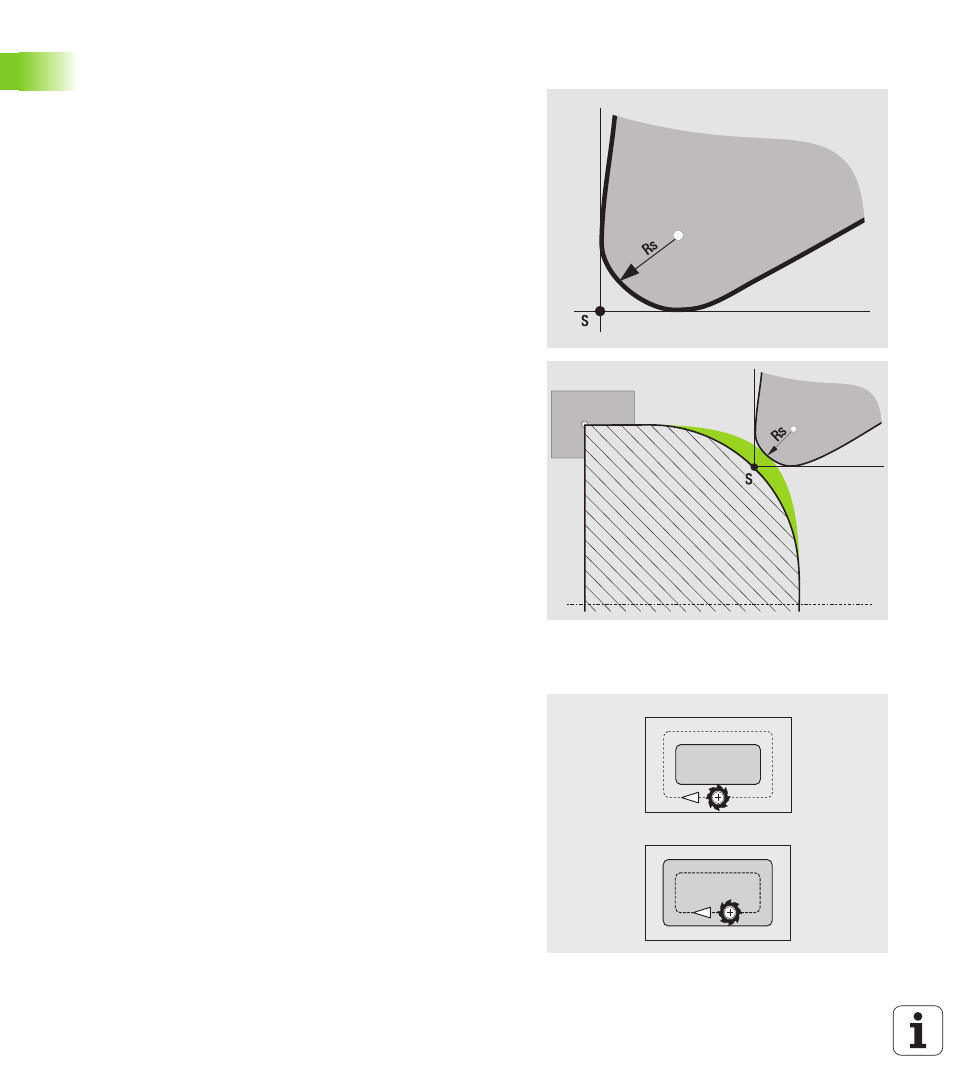

Компенсация радиуса режущей кромки (КРРК)
Токарные инструменты имеют при вершине инструмента
определенный радиус. Из-за этого при обработке конусов, фасок
и окружностей появляются неточности, которые CNC PILOT
компенсирует с помощью коррекции радиуса кромки.
Запрограммированные траектории перемещения привязаны к
теоретической вершине режущей кромки S. В случае контуров, не
параллельных оси, появляются неточности.
КРРК рассчитывает новый путь перемещения, эквидистанту, для
компенсации этой ошибки (см. рисунок).
CNC PILOT рассчитывает КРРК при программировании циклов.
При smart.Turn- и DIN-программировании в циклах снятия стружки
КРРК тоже учитывается. При DIN-программировании с
отдельными путями КРРК можно включать/выключать.
Компенсация радиуса фрезы (КРФ)
При обработке фрезерованием внешний диаметр фрезы
является решающим при создании контура. Без КРФ центр фрезы
является базовой точкой. КРФ рассчитывает новый путь
перемещения, эквидистанту, для компенсации этой ошибки.
