Режим обучения
4.5
Цик
л
ы
прорезки
Тип обработки для доступа к технологической базе данных:
прорезное точение

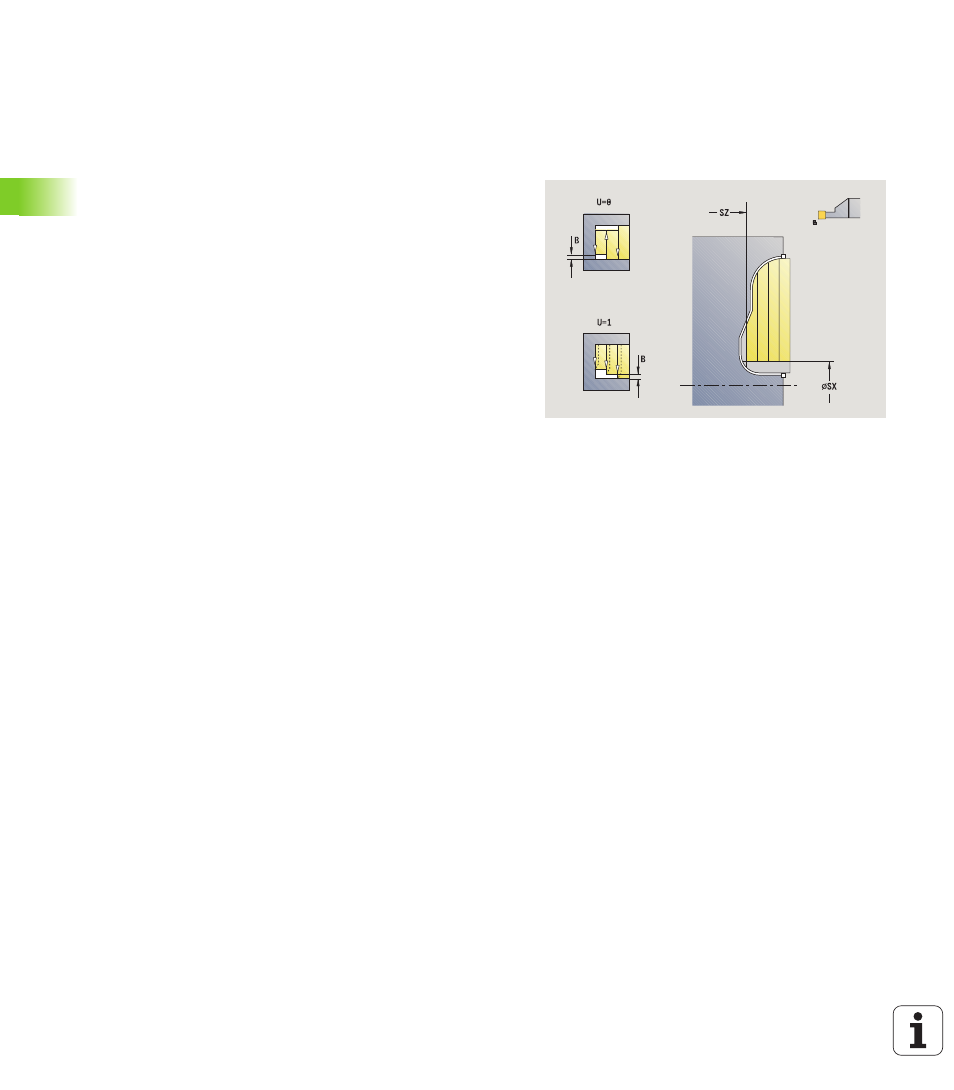

Отработка цикла
1 расчет распределения проходов
2 подвод из начальной точки для первого прохода
3 врезание (обработка прорезанием)
4 снятие стружки перпендикулярно направлению прорезания
(обработка точением)
5 шаги 3-4 повторяются, пока заданный участок не будет
обработан
6 перемещение параллельно оси к точке старта
7 перемещение в соответствии с настройкой G14 к точке смены
инструмента
T
Номер места револьверной головки
Ид. номер
Идентификационный номер (ID) инструмента
S
Частота вращения/Скорость резания
F
Подача на оборот
G47
Безопасное расстояние (смотри страница 134)
MT
M после T: М-функция, которая выполняется после
вызова инструмента Т.
MFS
М в начале: М-функция, которая выполняется в
начале шага обработки.
MFE
М в конце: М-функция, которая выполняется в конце
шага обработки.
WP
Индикация того, каким шпинделем заготовки будет
отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней
поверхности
