504
Графическое моделирование
6.7
Со
хранение
ко
н
тур
а
6.7 Сохранение контура
Сохранение созданного контура при
моделировании
Составленный в моделировании контур можно сохранить и
загрузить его в smart.Turn. Составленный с помощью
моделирования контур заготовки и готовой детали можно
загрузить в smart.Turn. Для этого выберите в пункте меню "ICP"
функцию "Добавить контур".
Пример: оператор описывает заготовку и готовую деталь и
моделирует обработку первого закрепления. Затем можно
сохранить контур и использовать его для второго закрепления.
При "составлении контура" моделирование сохраняет:
ЗАГОТОВКА: смоделированное состояние изготовления
контура
ГОТОВАЯ ЧАСТЬ: запрограммированную готовую деталь
Моделирование учитывает смещение нулевой точки заготовки и/
или зеркальное отображение заготовки.
Сохранение контура:
Выберите Softkey "Дополнительные функции"
Выберите меню "Прочее"
Выберите меню "Сохранить контур"

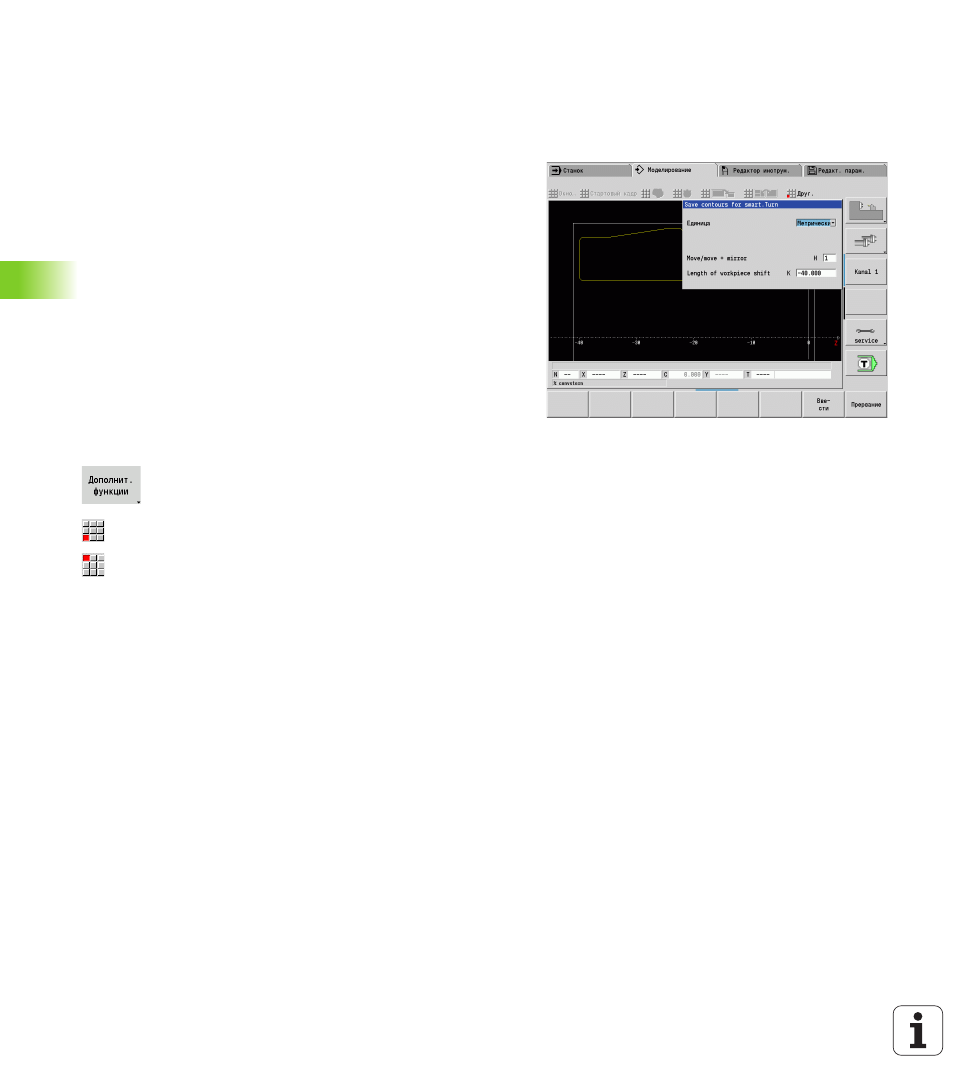

Система ЧПУ откроет диалоговое окно, в котором вам будет
необходимо задать следующие данные:
Единица: описание контура метрически или в дюймах
Смещение: смещение нулевой точки заготовки
Зеркальное отображение: отображать/не отображать контуры
зеркально
