HEIDENHAIN CNC PILOT 640
313
4.7
Цик
л
ы
св
ер
л
е
ния

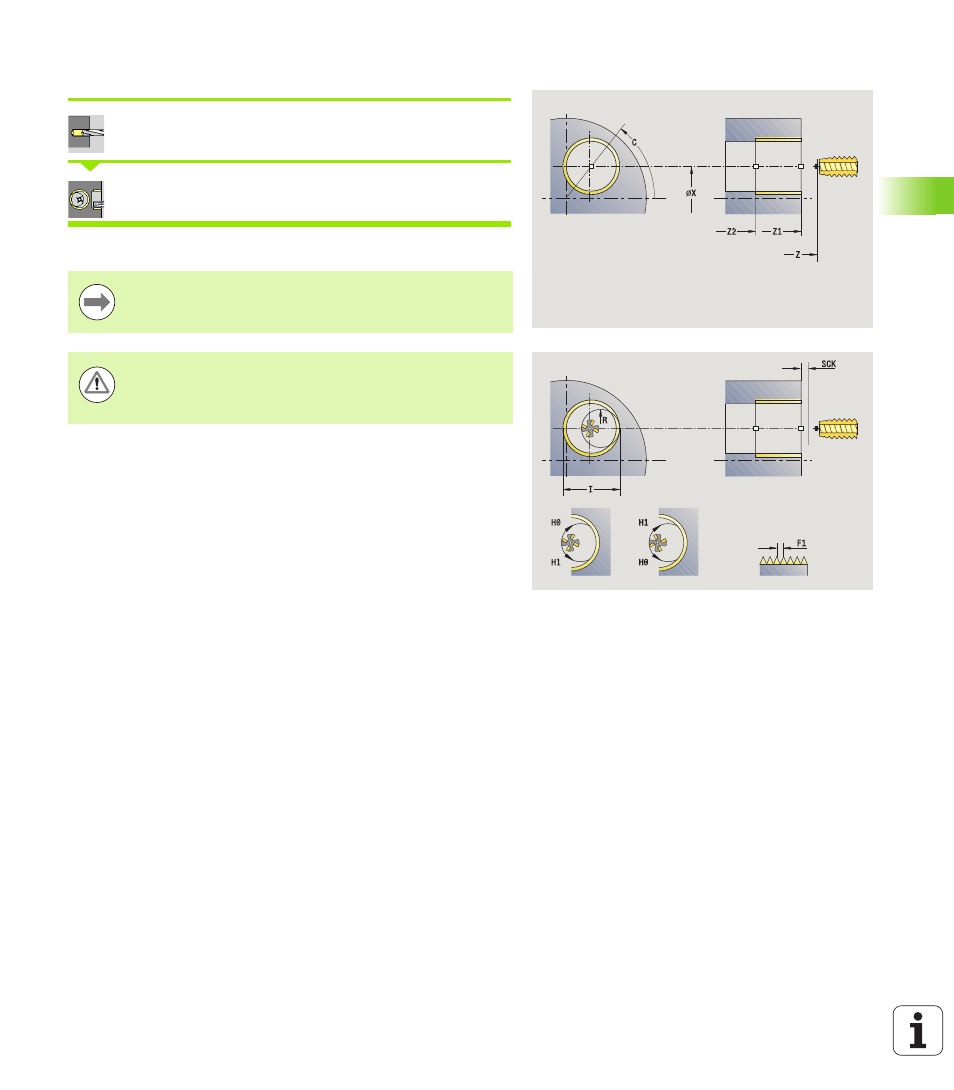

Фрезерование резьбы аксиальное
Выберите Сверление
Выберите Резьбофрезерование аксиальное
Цикл фрезерует резьбу в имеющемся отверстии.
Используйте инструменты резьбофрезерования для
этого цикла.
Осторожно, опасность столкновения!
Обратите внимание на диаметр отверстия и диаметр
фрезы, если программируете радиус водвода R.
Параметры цикла
X, Z
Начальная точка
C
Угол шпинделя (позиция оси C) – (по умолчанию:
текущий угол шпинделя)
Z1
Стартовая точка резьбы (по умолчанию: отверстие
от "Z")
Z2
Конечная точка резьбы
F1
Шаг резьбы (= подача)
J
Направление резьбы
0: правая
1: левая
I
Диаметр резьбы
R
Радиус подвода (по умолчанию: (I – диаметр фрезы
)/2)
H
Направление прохода фрезерования
0: встречное движение
1: попутное движение
V
Тип фрезерования
0: резьба фрезеруется по винтовой линии 360°
1: резьба фрезеруется за несколько винтовых
проходов (инструмент с одной режущей кромкой)
SCK
Безопасное расстояние (смотри страница 134)
