120 Режим работы "Станок"
3.10
Гр
аф
и
ч
ес
ко
е
м
о
делиров
ание

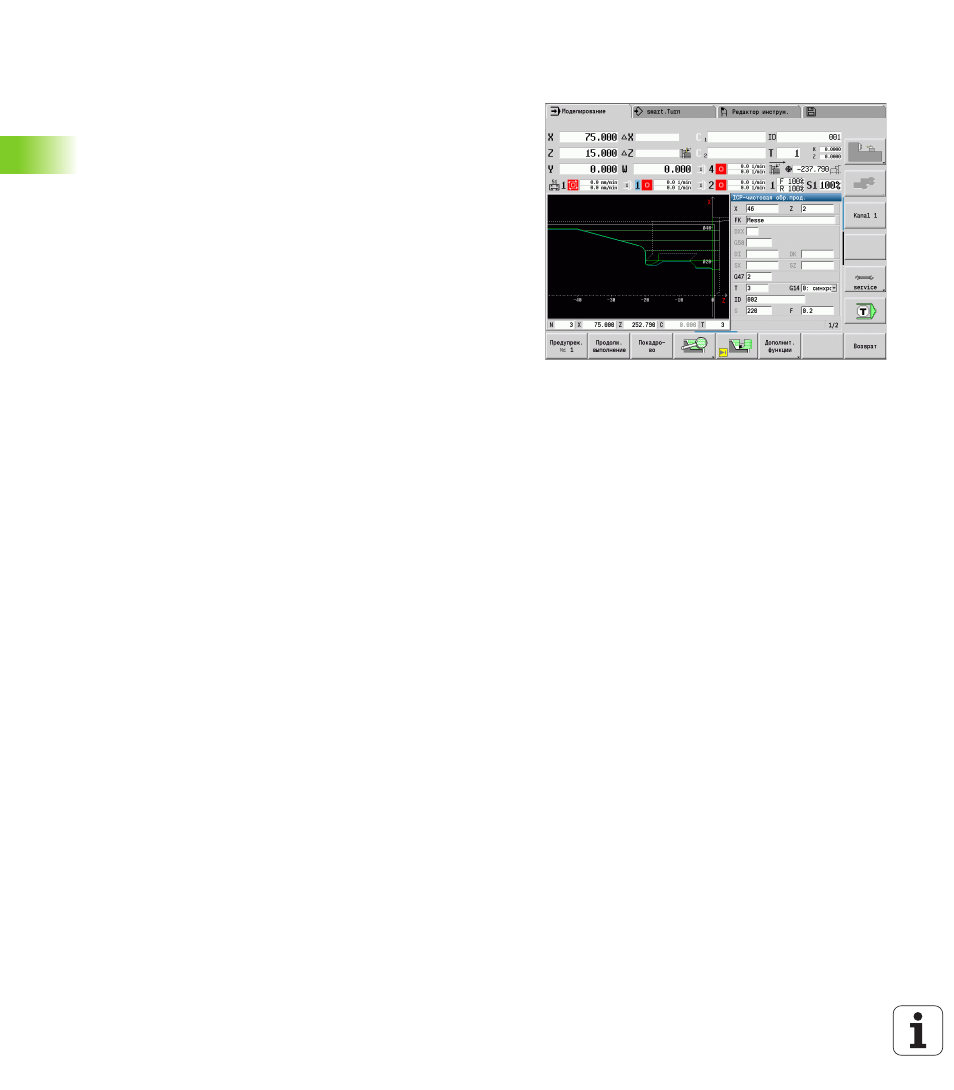

3.10 Графическое моделирование
С помощью графического моделирования контролируется
процесс снятия стружки, распределение проходов и
обработанный контур до операции резания.
В режиме ручной обработки и захвата проверьте ход
отдельного цикла захватапозиции – в процессе выполнения
программы проконтролируйте захватпозиции или DIN-
программы.
В моделировании отображается запрограммированная заготовка.
CNC PILOT моделирует также операции обработки, которые
выполняются на торцевой поверхности или поверхности
образующей (позиционируемый шпиндель или ось С). Таким
образом возможен контроль всего процесса снятия стружки.
В режиме ручного управления и в режиме задания параметров
моделируется цикл захватапозиции, который в данный момент
редактируется. В режиме отработки программы моделирование
начинается с позиции курсора. Программы smart.Turn и DIN-
моделируются с начала программы.
Для получения дополнительной информации по применению и
управлению моделирования см. главу “Режим работы
"Моделирование"” на странице 490.
