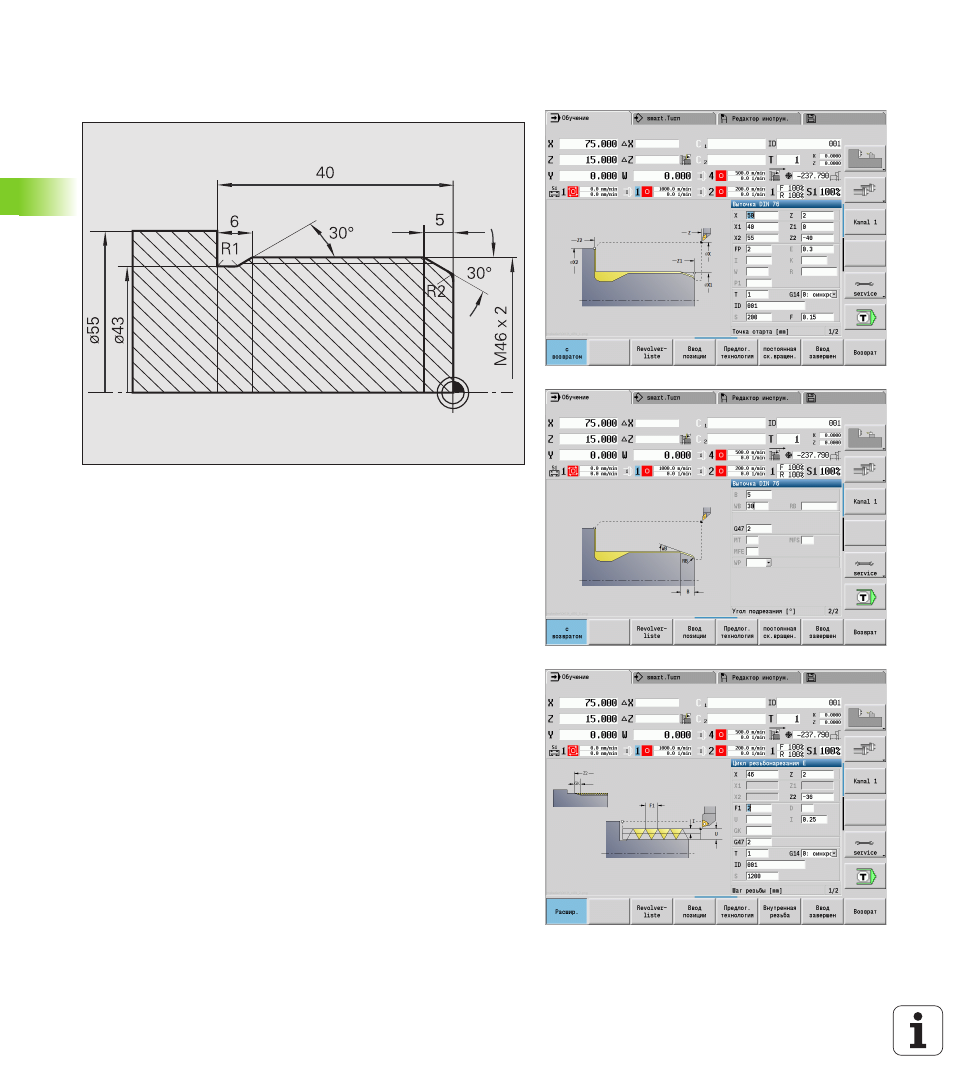

Примеры циклов резьбы и выточки
Наружная резьба и выточка резьбы
Обработка выполняется в два этапа. Выточка резьбы DIN 76
производит выточку и надрез резьбы. После этого цикл резьбы
изготавливает резьбу.
1 шаг
Программирование параметров выточки и нареза резьбы в двух
окнах ввода.
Данные инструмента
Токарный инструмент (для наружной обработки)
WO = 1 – ориентация инструмента
A = 93° – установочный угол
B = 55° – угол при вершине
2 шаг
Цикл нареза резьбы (продольно) в расширенном режиме нарезает
резьбу. Параметры цикла задают глубину резьбы и
распределение проходов.
Данные инструмента
Инструменты для нарезания резьбы (для наружной обработки)
WO = 1 – ориентация инструмента
