Примеры циклов сверления

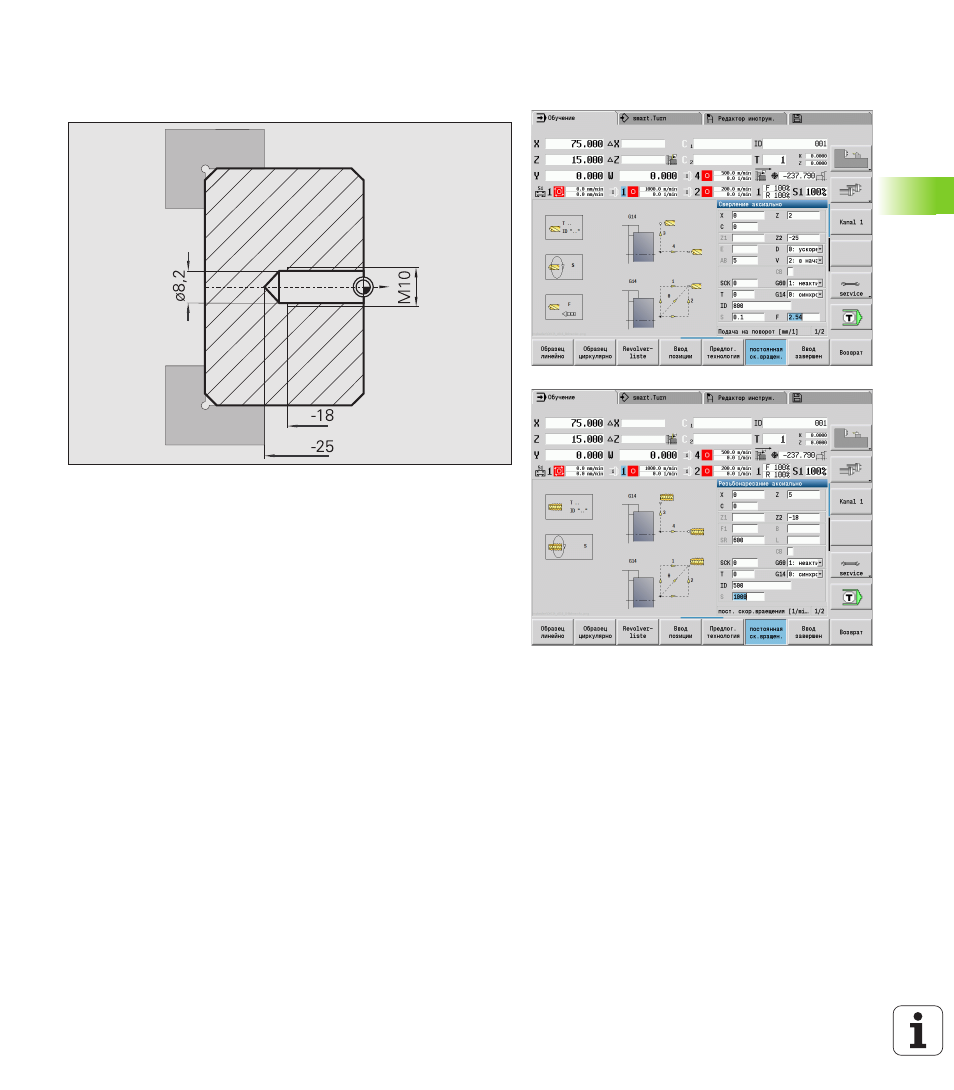

Центровое сверление и нарезание резьбы
Обработка выполняется в два этапа. Аксиальное сверление
изготовливает отверстие, аксиальное нарезание резьбы – резьбу.
Сверло позиционируется на безопасном расстоянии перед
заготовкой (стартовая точка X, Z). Поэтому начальная точка
сверления Z1 не программируется. Для засверливания в
параметрах "AB" и "V" программируется уменьшение подачи.
Шаг резьбы не запрограммирован. CNC PILOT работает с шагом
резьбы инструмента. При помощи числа оборотов возврата SR
достигается быстрый возврат инструмента.
Данные инструмента (сверло)
WO = 8 – ориентация инструмента
I = 8,2 – диаметр отверстия
B = 118 – угол при вершине
H = 0 – инструмент без привода
Данные инструмента (метчик)
WO = 8 – ориентация инструмента
I = 10 – диаметр резьбы M10
F = 1,5 – шаг резьбы
H = 0 – инструмент без привода
