282 Режим обучения
4.6
Цик
л
ы
резьбы
и
выт
о
чки

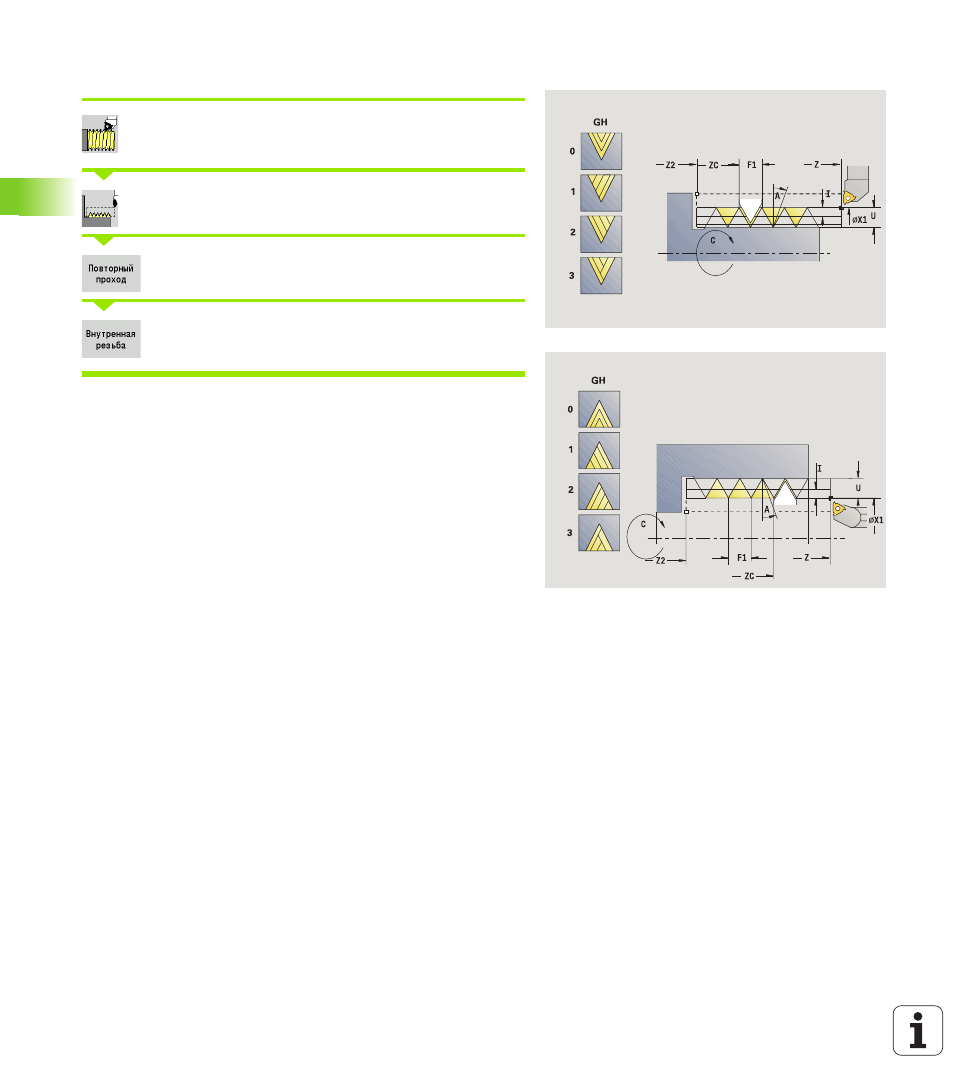

Калибровка резьбы (продольно)
Выберите Нарезание резьбы
Выберите Цикл резьбы
Активируйте клавишу Softkey Калибровка
 Вкл: внутренняя резьба
 Выкл: наружная резьба
Этот опциональный цикл калибрует одноходовую резьбу. Так как
заготовка уже освобождена, CNC PILOT необходимо знать точное
положение резьбы. Для этого установите вершину режущей
кромки инструмента резьбы посредине хода резьбы и скопируйте
эти позиции в параметры измеренного угла и измеренной позиции
(Softkey Перенос позиции). Цикл рассчитывает из этих величин
угол шпинделя в стартовой точке.
Эта функция доступна в режиме ручного управления.
Параметры цикла
X1
Стартовая точка резьбы
Z2 Конечная точка резьбы
F1 Шаг резьбы (= подача)
U Глубина резьбы – нет ввода:
 Наружная резьба: U=0.6134*F1
 Внутренняя резьба: U=–0.5413*F1
I Максимальное врезание
 I<U: первый проход с "I" – каждый следующий
проход: уменьшение глубины прохода
 I=U: один проход
 Нет ввода: рассчитывается из U и F1
C Измеренный угол
ZC Измеренная позиция
A Угол врезания (диапазон: –60° < A < 60°; по
умолчанию: 30°)
 A<0: врезание от левой боковой поверхности
 A>0: врезание от правой боковой поверхности
R Остаточная глубина прохода – только при GV=4 (по
умолчанию: 1/100 мм)
