HEIDENHAIN CNC PILOT 640
367
4.9
Ша
б
л
он
св
ер
л
ения
и
фрез
еров
ания

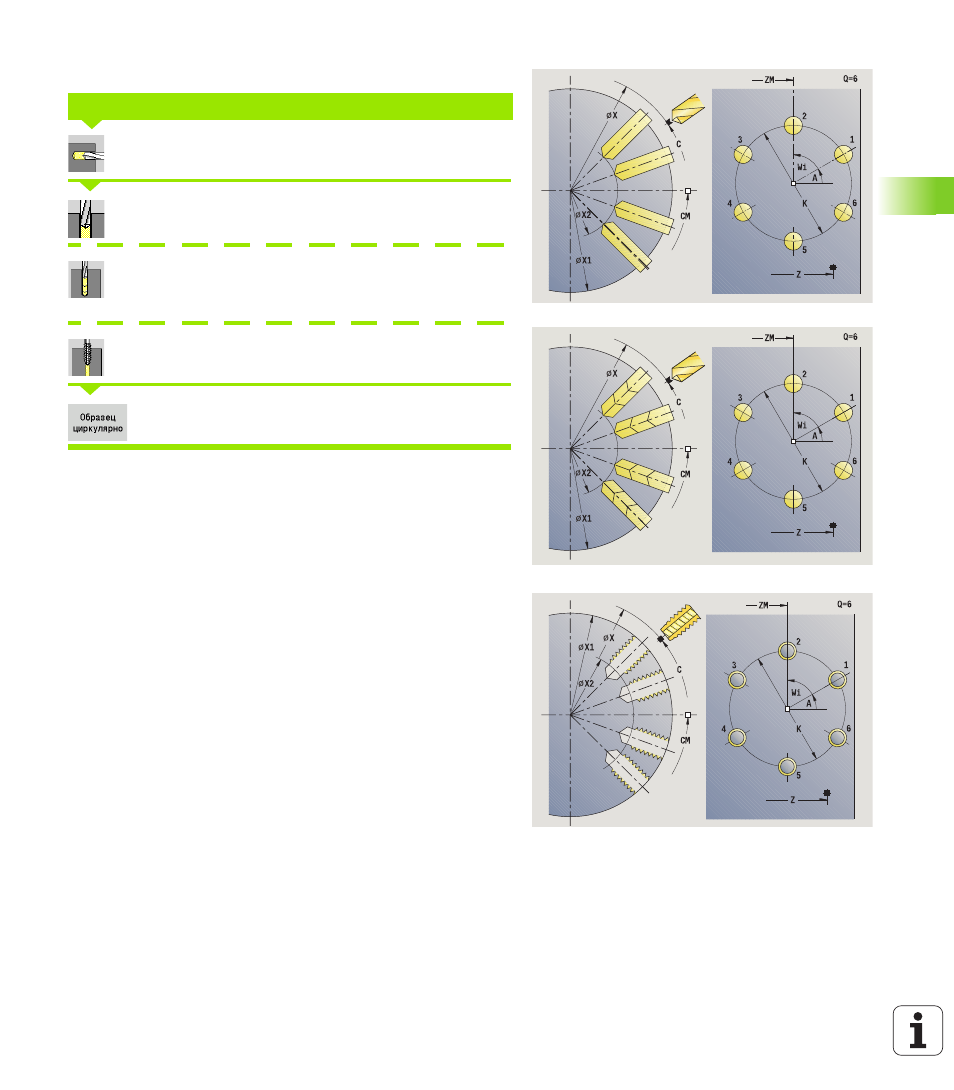

Круговой шаблон сверления радиально
Выберите Сверление
Выберите Сверление радиальное
Выберите Сверление глубоких отверстий
радиальное
Выберите Нарезание резьбы радиальное
Активируйте клавишу Softkey Шаблон круговой
Шаблон круговой подключается в циклах сверления для создания
шаблона сверления с равномерными промежутками на одной
окружности или дуге на боковой поверхности.
Дополнительно необходимы параметры изготовления отверстий
(см. описание цикла).
КРУГОВОЙ ШАБЛОН СВЕРЛЕНИЯ РАДИАЛЬНО
Параметры цикла
X, Z
Начальная точка
C
Угол шпинделя (позиция оси C) – (по умолчанию:
текущий угол шпинделя)
Q
Количество канавок
ZM, CM
Центр шаблона: позиция, угол
K
Диаметр шаблона
A
Угол 1 отверстия (по умолчанию: 0°)
Wi
Приращение угла (расстояние) – (по умолчанию:
отверстия/обработка фрезерованием распределяются
на равных расстояниях на окружности)
