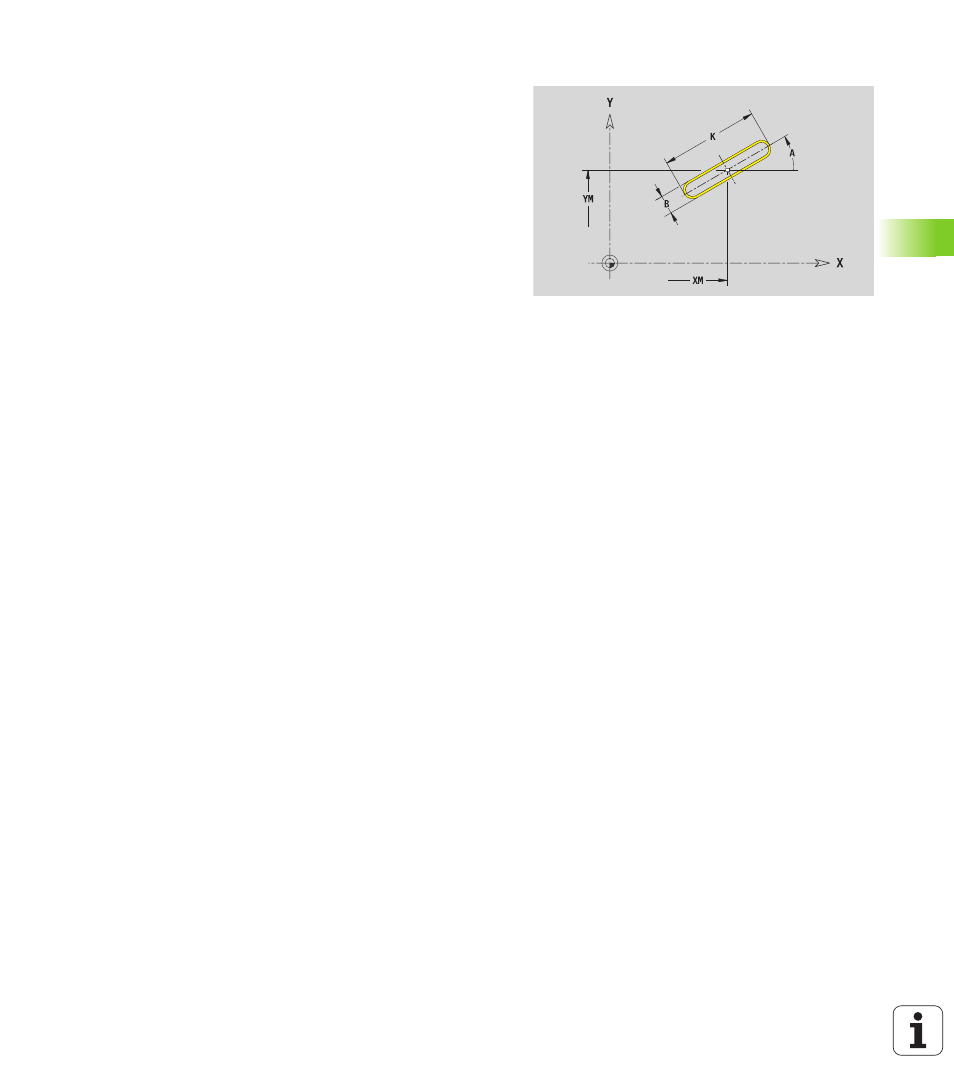

Линейная канавка XY-плоскости
Эталонный размер ZR и Ограничительный диаметр IR можно
определить с помощью функции "Выбор опорной плоскости"
ICP генерирует:
Идентификатор раздела STIRN_Y с параметрами
"ограничительный диаметр", "эталонный размер" и "угол
шпинделя". При вложенных контурах идентификатор раздела
отпадает.
G308 с параметрами "Имя контура" и "Глубина фрезерования".
G371 с параметрами фигуры.
G309.
Исходные данные XY-плоскости
Ид. номер Имя контура
PT
Глубина фрезерования
C
Угол шпинделя
IR
Ограничительный диаметр
ZR
Эталонный размер
Параметр, фигура
XM, YM
Центр фигуры
A
Угловое положение (привязка: ось X)
K
Длина
B
Ширина
