Графическое моделирование
6.1
Ре
ж
и
м
ра
бо
ты
"
Мо
делиров
ание
"

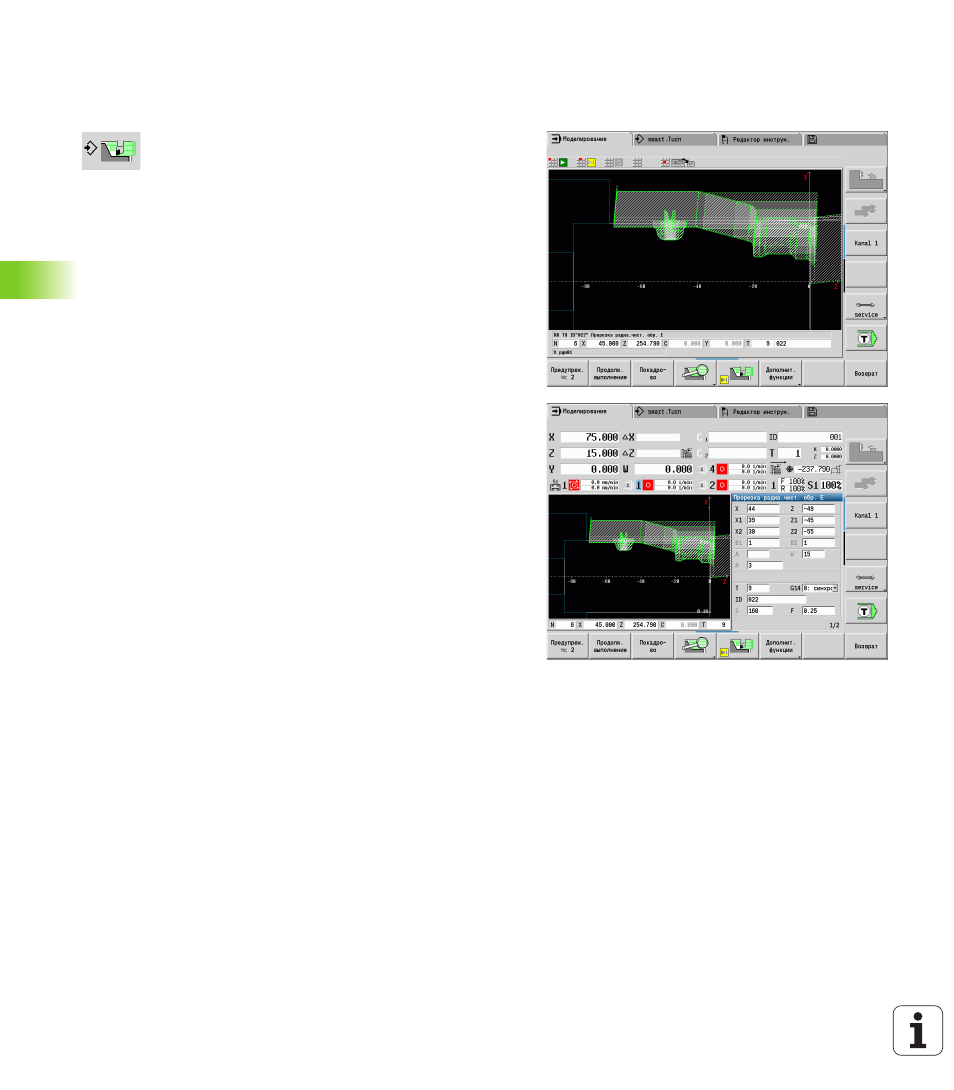

6.1 Режим работы
"Моделирование"
С помощью этой Softkey графическое моделирование
вызывается из следующих режимов работы:
smart.Turn
отработка программы
задание параметров
ручное управление (циклы)
При вызове моделирования из режима smart.Turn открывается
большое окно моделирования и загружается выбранная
программа. Если функция моделирования запускается из
режимов работы станка, то открывается малое окно
моделирования или последнее выбранное оператором окно.
Большое окно моделирования
Строка меню для управления моделированием с помощью
цифровой клавиатуры
Окно моделирования: отображение заготовки и перемещений
инструмента. Функция моделирования поддерживает
одновременное отображение нескольких видов просмотра в
окне моделирования. В меню "Выбор окна" выберите
следующие виды просмотра:
XZ-Вид (вид токарной обработки)
XC-Вид (вид с торца)
ZC-Вид (поверхность образующей)
YZ-Вид (для операций обработки с помощью оси Y)
Отображения:
NC-исходный кадр
Номер NC-кадра, значения позиции и информация о
инструменте
Имя NC-программы
